حل مشكلة الواي فاي في هاتف Samsung Galaxy A15 و مسار التعويض المباشر 🛠️

يواجه فنيو الصيانة في هاتف Samsung Galaxy A15 عطلاً متكرراً يتمثل في تعطل شبكة Wi-Fi تماماً (ظهور زر التشغيل بلون رمادي Greyed Out أو اختفاء عنوان MAC Address). يعود السبب الغالب إلى انقطاع داخلي في مسار الإشارة والتغذية لدائرة Wi-Fi IC نتيجة صدمة أو التواء خفيف في اللوحة الأم.

خطوات الإصلاح والتعويض هاردوير:

🔬الفحص الأولي: معاينة محيط دائرة Wi-Fi IC تحت الميكروسكوب للتأكد من سلامة المكونات وعدم وجود شروخ في البورد.

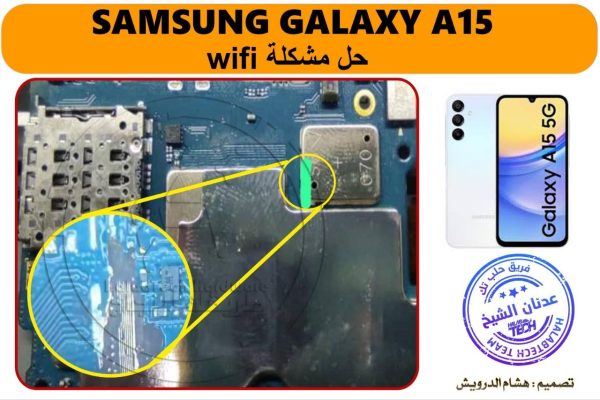

📍 كشف المسار:كما موضح بالصورة بالاسفل حفر طبقة العزل بلطف شديد عند النقطة النشطة المحددة أعلى زاوية الآيسي لإظهار نقطة التوصيل النحاسية.
🧵 عمل خط تعويض (Jumper): استخدام سلك نحاسي معزول رفيع ولحامه بالنقطة النشطة لتعويض الخط دون الحاجة للتسخين على المعالج أو الآيسي.
🛡️ العزل والحماية: وضع طبقة من مادة UV Mask وتجفيفها بضوء الأشعة فوق البنفسجية لتثبيت السلك ومنع حدوث أي قصر (Short Circuit) مع الشيلد المعدني.
⚡ القياس والاختبار: قياس الممانعة للتأكد من سلامة الخط، ثم تجميع الجهاز واختبار تفعيل الشبكة واستقرارها.
إعداد: عدنان الشيخ | فريق حلب تك (HALAB TECH TEAM)
