فهم بروتوكول RFFE (RF Front-End Interface)

السلام وعليكم ورحمة الله وبركاته
متابعين حلب تك الأكارم كما عودناكم دائماً بتقديم كل ماهو جديد وحصري إن شاء الله.
مقالنا اليوم هو :

فهم بروتوكول RFFE (RF Front-End Interface)

مقدمة :

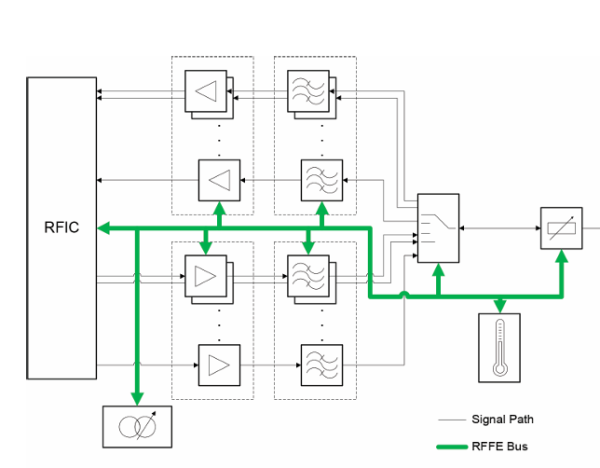

بروتوكول RFFE (RF Front-End Interface) هو معيار صناعي من منظمة MIPI يُستخدم للتحكم في مكوّنات الواجهة الأمامية للترددات اللاسلكية (RF Front-End) مثل مكبرات القدرة، مضخمات الضوضاء المنخفضة، المفاتيح، الموالفات، والفلاتر في الهواتف الذكية والأجهزة اللاسلكية الحديثة. يعتمد على ناقل تسلسلي ثنائي الأسلاك (SCLK و SDATA) لتوفير تحكم مرن، منخفض التكلفة، وقابل للتوسع في هذه الدوائر ,وقد كنا تحدثنا عن العديد من برتكولات الاتصال المستخدمة في الموبايل.

رابط المقالات اسفل المقال:

واليوم سوف نخصص الحديث عن أحد هذه البرتكولات وهو برتكول RFEE

تعريف البروتوكول

الاسم الكامل: MIPI RFFE (RF Front-End Control Interface).
الوظيفة: واجهة قياسية للتحكم في وحدات RF الأمامية داخل الأجهزة المحمولة والأنظمة اللاسلكية.
البنية: ناقل ثنائي الأسلاك (Clock + Data).
التوافق: يدعم أنظمة 3GPP مثل LTE, LTE-A, UMTS, HSPA، إضافة إلى أنظمة غير 3GPP

لمزايا الرئيسية

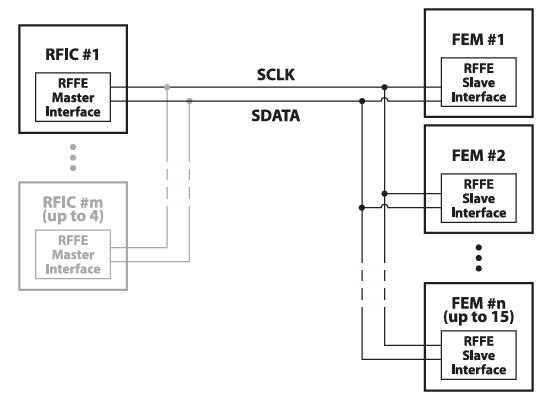

مرونة عالية: يدعم تكوينات single-master و multi-master.
قابلية التوسع: يمكن ربط حتى 15 جهازًا تابعًا (Slave) على ناقل واحد، مع إمكانية وجود أكثر من ناقل في نفس الـ IC.
كفاءة التكلفة: يقلل عدد الأرجل (Low Pin Count) ويبسّط التصميم.
التحكم اللحظي: يوفر أوامر للبث (Broadcast)، المشغلات (Triggers)، والمقاطعات (Interrupts).
انخفاض التداخل الكهرومغناطيسي (Low RF EMI): مما يحسن أداء الهواتف والأجهزة اللاسلكية.

البنية التقنية

SCLK (Serial Clock): إشارة الساعة للتحكم بالمزامنة، مصدرها دائمًا الـ Master.
SDATA (Serial Data): خط بيانات ثنائي الاتجاه لنقل الأوامر والقراءات.
VIO: جهد مرجعي مشترك لتغذية واجهة RFFE

الإصدارات:

RFFE v1.x: تكوين أساسي (Single Master).
RFFE v2.0: يدعم تعدد الـ Masters، مقاطعات من الـ Slaves، ترددات ناقل أعلى، وقراءات متزامنة

التطبيقات العملية

الهواتف الذكية والأجهزة اللوحية.
إنترنت الأشياء (IoT).
الحواسيب المحمولة.
تطبيقات السيارات المتقدمة.
الأجهزة الطبية

ملاحظات مهمة

البروتوكول ليس لنقل البيانات اللاسلكية نفسها، بل للتحكم في المكوّنات الإلكترونية التي تدير إشارات RF.
يُستخدم بشكل واسع في تصميم وحدات الاتصالات متعددة النطاقات والهوائيات الحديثة.
