بروتوكولات الاتصال في الموبايل: شرح عملي لفنيي الصيانة
السلام وعليكم ورحمة الله وبركاته
متابعين حلب تك الأكارم كما عودناكم دائماً بتقديم كل ماهو جديد وحصري إن شاء الله.
مقالنا اليوم هو :
بروتوكولات الاتصال في الموبايل شرح عملي لفنيي الصيانة
مقدمة :
في عالم صيانة الهواتف المحمولة، من المهم جدًا فهم بروتوكولات الاتصال بين المعالج والمكونات المختلفة مثل الذاكرة، الشحن، الشاشة، وغيرها. هذه البروتوكولات هي “لغة” الأجهزة التي تسمح لها بالتواصل بشكل فعال. في هذا المقال، سنشرح أهم البروتوكولات المستخدمة، خصائصها، كيفية عملها، وأماكن استخدامها داخل الهاتف.

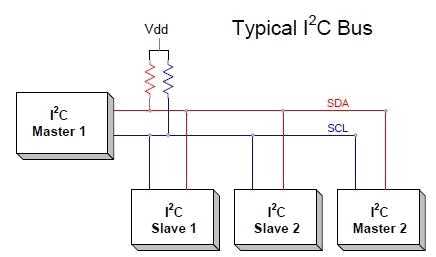

1.بروتوكول I2C (Inter-Integrated Circuit)
السرعة:
من 100 كيلو هرتز (Standard Mode) حتى 3.4 ميجا هرتز (High-Speed Mode).
عدد الخطوط: 2 فقط، SDA (البيانات) وSCL (الساعة).
أسماء الخطوط:
SDA: Serial Data Line
SCL: Serial Clock Line
كيفية العمل: هو بروتوكول متزامن يعتمد على خط الساعة للتحكم في نقل البيانات، يسمح بتوصيل عدة أجهزة على نفس الخط ويتم التحكم بكل جهاز على حدى عن طريق عنوان مختلف لكل جهاز.
الاستخدام داخل الموبايل:
التواصل مع حساسات مثل الجيروسكوب، مستشعرات القرب.
التحكم في مكونات الشحن وايسي البور (PMIC).
شاشة اللمس أحيانًا.
مزاياه:
بساطة التوصيل وقلة عدد الأسلاك واستهلاك الطاقة المنخفض.
صورة توضيحية:

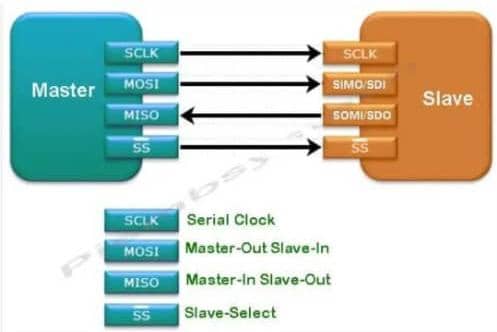

2.بروتوكول SPI
السرعة:
تصل حتى 10 ميجا هرتز أو أكثر حسب التطبيق.
عدد الخطوط:
عادتاً 4 خطوط:
MOSI: Master Out Slave In
MISO: Master In Slave Out
SCLK: Clock
CS: Chip Select (اختياري لكل جهاز).
كيفية العمل:
نقل بيانات متزامن بين المعالج والأجهزة الطرفية، بسرعة أعلى من I2C.
الاستخدام داخل الموبايل:
توصيل الذاكرة الخارجية (Flash أو EEPROM).
التحكم في مكونات الصوت والكاميرا.
مزاياه:
سرعة عالية، تحكم دقيق بالاتصال، ومناسب للتطبيقات التي تحتاج سرعة نقل بيانات عالية.
صورة توضيحية:

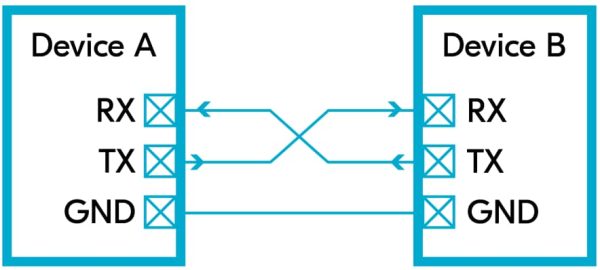

3.بروتوكول UART (Universal Asynchronous Receiver/Transmitter)
السرعة:
عادة من 9600 إلى 115200 بايت، وقد تصل أعلى.
عدد الخطوط:
خطين أساسيين:
TX (إرسال)
RX (استقبال)
كيفية العمل:
بروتوكول اتصال غير متزامن، لا يعتمد على ساعة مشتركة بل على توقيت متفق عليه وبالتالي يتم الحكم بجهاز واحد فقط لكل منفذ UART.
الاستخدام داخل الموبايل:
الاتصال مع وحدات البلوتوث.
وتطبيقات اخرى بسيطة داخل الموبايل
مزاياه:
بساطة الاستخدام، عدم الحاجة لخط ساعة، ومرونة في الاتصال.
صورة توضيحية:

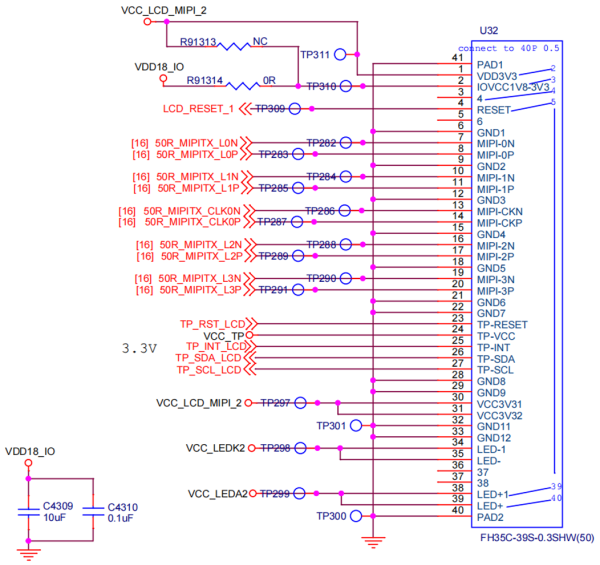

4.بروتوكول MIPI (Mobile Industry Processor Interface)
السرعة:
تصل إلى عدة جيجابت في الثانية.
عدد الخطوط:
متغير حسب النوع (DSI للشاشات، CSI للكاميرات). مثلاً MIPI DSI يحتوي على 4 إلى 8 خطوط نقل بيانات بالإضافة إلى خط الساعة ايضا يمكن ان يتغير اسماء الخطوط حسب الجهاز المرفق.
كيفية العمل:
تصميم عالي السرعة لنقل الفيديو والبيانات الكبيرة مع تقليل استهلاك الطاقة.
الاستخدام داخل الموبايل:
توصيل المعالج مع الشاشة والكاميرا.
نقل بيانات عالية الجودة بسرعة.
مزاياه:
سرعة فائقة، التحكم بعدة مكونات بنفس الوقت ، وتقليل استهلاك الطاقة مقارنة بالبروتوكولات القديمة.
صورة توضيحية:
5.بروتوكولات أخرى مهمة
USB:
يستخدم للشحن ونقل البيانات بين الهاتف والحاسوب.
سرعة عالية، موصلات متعددة (USB 2.0, USB-C).
PCIe:
تستخدم في الهواتف الحديثة لتوصيل المعالج بوحدات الذاكرة أو شبكات الجيل الخامس (5G).
CAN:
نادر في الهواتف، أكثر شيوعًا في السيارات والأنظمة الصناعية.
6. التحقق من صحة الإشارات واكتشاف الأعطال (مقدمة)
الأدوات:
ملتيميتر: لفحص الاتصالات الكهربائية.
أوسيلوسكوب: لعرض شكل الإشارة وفحص الجودة.
Logic Analyzer: لتحليل البيانات الرقمية وفك التشفير.
الخطوات:
فحص الخطوط الكهربائية، وجود مقاومات Pull-up في I2C.
مراقبة نبضات الساعة والبيانات.
تحليل حزم البيانات لضمان عدم وجود أخطاء أو فقدان حزم.
الاعطال الشائعة:
مقاومات Pull-up مفقودة أو خاطئة.
خطوط معطوبة أو مفصولة.
تداخلات كهربائية أو تشويش.
أخطاء في التوقيت أو فقدان حزم بيانات.
الخاتمة
فهم هذه البروتوكولات يساعد فني الصيانة على تشخيص الأعطال بشكل أسرع ودقيق، وفهم طريقة عمل الهاتف من الداخل. في المقال القادم سنتعمق أكثر في طرق كشف الأعطال في بروتوكولات الاتصال،
