السلام وعليكم ورحمة الله وبركاته
متابعين حلب تك الأكارم كما عودناكم دائماً بتقديم كل ماهو جديد وحصري إن شاء الله.
مقالنا اليوم هو :

فهم بروتوكول UART و علاقته في صيانة الهواتف المحمولة

مقدمة :

تحدثنا في مقالات سابقة عن برتوكلات الاتصال المستخدمة ضمن الموبايل والتي تربط المعالج بالذاكرة وايسي البور والشحن والشاشة والكميرات……. الخ

رابط المقالات اسفل المقال:

واليوم سوف نخصص الحديث عن أحد هذه البرتكولات وهو برتكول UART.

ما هو بروتوكول UART؟

UART (Universal Asynchronous Receiver/Transmitter) هو بروتوكول اتصال تسلسلي غير متزامن يُستخدم لنقل البيانات بين جهازين عبر خطين فقط:

المواصفات التقنية لبروتوكول UART:

عدد الخطوط:

يحتوي على خطين رئيسيين:

• TX (Transmit) للإرسال
• RX (Receive) للاستقبال

يحتوي على خطوط أخرى :

(GND (Ground – الأرضي، ضروري لإكمال الدائرة الكهربائية

(VCC (Power – مصدر الطاقة (اختياري في بعض الحالات)

(RTS (Request to Send – يُستخدم في التحكم بالتدفق (اختياري)

(CTS (Clear to Send – يُستخدم في التحكم بالتدفق (اختياري)

السرعة:

يدعم سرعات متعددة (Baud Rate)حسب نوع التطبيق:

9600   شائع في الأجهزة البسيطة مثل وحدات GPS أو أجهزة الاستشعار

19200  اتصال أسرع قليلًا، يُستخدم في بعض وحدات التحكم

38400  مناسب لنقل بيانات متوسطة الحجم

57600  يُستخدم في بعض أنظمة الاتصالات اللاسلكية

115200  الأكثر استخدامًا في الهواتف المحمولة وأدوات الصيانة

230400– 921600  يُستخدم في التطبيقات المتقدمة مثل نقل الفلاشات (السوفت وير) أو البيانات الكبيرة

 آلية عمل بروتوكول UART:

• يتم إرسال البيانات بتًا بتًا عبر خط واحد (TX).
• تُستقبل البيانات عبر خط آخر (RX).
• كل بت يُرسل في توقيت محدد بناءً على سرعة الاتصال (Baud Rate).


  بنية الإطار Frame Structure

  كل رسالة تُرسل عبر UART تتكون من:

  • بت البداية (Start Bit): يُستخدم لتنبيه المستقبل ببدء الإرسال.
  • البيانات (Data Bits): عادةً 7 أو 8 بت تمثل البيانات الفعلية.
  • بت التحقق (Parity Bit): اختياري، يُستخدم لاكتشاف الأخطاء.
  • بت التوقف (Stop Bit): يُستخدم لإنهاء الإطار وتحديد نهاية الرسالة.

 أهم استخدامات UART داخل الهاتف المحمول:

• يستخدم UART للوصول إلى المعالج مباشرة عند تعطل النظام.
• يسمح بتحميل ملفات النظام أو قراءة الذاكرة حتى لو كان الهاتف لا يعمل.
• يُستخدم في وحدات البلوتوث
• ستخدم في وحدات GPS
• يستخدم في بعض بوكسات السوفت وير

 مميزات بروتوكول UART:

• سهولة الاستخدام: لا يحتاج إلى نبضات ساعة مشتركة، مما يبسط التصميم.
• عدد قليل من الأسلاك: يكفي خطان فقط (TX وRX) لنقل البيانات.
• شائع ومدعوم: موجود في معظم المعالجات الدقيقة والأنظمة المدمجة.
• مرونة في السرعة: يدعم سرعات متعددة (من 9600 حتى 1 ميجابت/ثانية أو أكثر).
• استهلاك منخفض للطاقة: مناسب للأجهزة المحمولة والمستشعرات.
• مفيد في السوفت وير: يُستخدم في أدوات وبكسات السوفتوير بشكل كبير وهو مايعرف ب Test point.

 عيوب بروتوكول UART:

• نقل بيانات محدود: لا يدعم نقل كميات كبيرة من البيانات بكفاءة مثل USB أو SPI
• بطيىء: مقارنة بباقي البرتكولات.
• لا يدعم تعدد الأجهزة بسهولة: الاتصال يكون غالبًا بين جهازين فقط.
• عدم وجود مزامنة: قد تحدث أخطاء إذا لم تكن السرعات متطابقة تمامًا.
• لا يوجد تحقق قوي من الأخطاء: يعتمد فقط على Parity Bit البسيط.
• المسافة محدودة: لا يُناسب الاتصالات لمسافات طويلة دون تقنيات إضافية.

صور توضيحية مهمة:

1-مخطط يظهر استخدام برتكول UART  في التحكم بوحدة البلوتوث في جهاز J700H.

الصورة:

2-صورة تُظهر البرتكول عل بورد J700H للتحكم بوحدة البلوتوث.

الصورة:

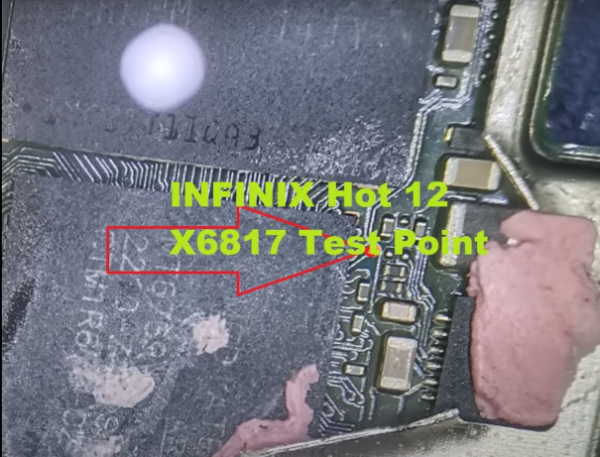

3-صورة توضح نقاط TEST POINT لجهاز انفنكس :

الصورة:

رابط المقالة الرئيسية :

بروتوكولات الاتصال في الموبايل شرح عملي لفنيي الصيانة

فهم بروتوكول I2C و علاقته في صيانة الهواتف المحمولة

فهم بروتوكول SPI و علاقته في صيانة الهواتف المحمولة



التوقيع

وفي حال واجهتكم اي مشكلة في
اكتبوا لنا في التعليقات
واتصل بنا عبر تلغرام للتفعيل من اي مكان في العالم
@HTSupport

م.أحمد سعيد

 HT145

HALAB TECH TEAM
