فهم بروتوكول SPI وعلاقته في صيانة الهواتف المحمولة

مقدمة :

تحدثنا في مقالات سابقة عن بروتوكلات الاتصال المستخدمة ضمن الموبايل والتي تربط المعالج بالذاكرة وايسي البور والشحن والشاشة والكميرات……. الخ

رابط المقالات اسفل هذا المقال:

واليوم سوف نخصص الحديث عن ثاني هذه البرتوكولات وهو

SPI

ما هو بروتوكول SPI؟

 SPI هو اختصار ل ((Serial Peripheral Interface)) وهو معيار اتصال تسلسلي ووسيلة اتصال متزامنة تُستخدم لبرمجة شرائح الذاكرة والتحكم بالمكونات الطرفية داخل الجهاز أثناء تشغيل النظام. يسمح هذا البروتوكول بنقل البيانات بسرعة عالية مع تحكم دقيق في العملية، ويستخدم بشكل واسع في برمجة ذاكرة الفلاش (Flash) والـ EEPROM، إضافة إلى برمجة وحدات التحكم في الأجهزة الطرفية كاللمس، والصوت.

تم تطويره منذ ثمانينيات القرن الماضي. بدأت شركات مثل Microchip Technology وAtmel في استخدامه ببرمجة المتحكمات الدقيقة. مع تطور الهواتف الذكية، اعتمدته شركات مثل Qualcomm وSamsung وMediaTek لتسهيل برمجة وصيانة مكونات الأجهزة المحمولة.

 المواصفات التقنية لبروتوكول SPI:

سرعة نقل البيانات:

تصل حتى 10 ميجا هرتز أو أكثر، أسرع من بروتوكولات مثل I2C وUART.

عدد الخطوط:

عادةً 4 خطوط رئيسية:

MOSI (Master Out Slave In)

MISO (Master In Slave Out)

SCLK (Clock)

CS (Chip Select) (اختياري)

طريقة النقل:

Master-Slave (جهاز رئيسي يتحكم في الأجهزة التابعة)

ونقل بيانات متزامن يعتمد على نبضات الساعة (Clock).

نوع الاتصال:

تسلسلي نقطة إلى نقطة لتوفير تحكم دقيق.

الاتجاه:

ثنائي الاتجاه (Full Duplex)

الجهد الكهربائي:

عادة بين 1.8V إلى 3.3V وهذه الفولتات تستخدم عادتاً عند قرأة الذاكرة في الموبايل باستخدام هذا البرتكول

آلية عمل بروتوكول SPI:

يتم إرسال الأوامر والبيانات من المعالج إلى المكون الطرفي عبر MOSI،

مع استقبال ردود عبر MISO،

ويتزامن كل هذا مع نبضات الساعة على خط SCLK.

الخط CS يستخدم لاختيار الجهاز المستهدف في حالة وجود أكثر من جهاز متصل.

أهم استخداماتSPI داخل الهاتف المحمول:

برمجة ذاكرة الفلاش (eMMC / UFS): كتابة و قرأة Dump، استرجاع البيانات ويتم  هذا عبر استخدام ادوات معينة مثل easy jetag  او ادوات مشابهة .

يتيح هذا النوع من بروتكولات الاتصال إعادة برمجة الذاكرة أو تحديث البرامج الثابتة (Firmware) دون الحاجة لفك المكونات  ( الذاكرة مثلاً ). وهو أهم ميزة بالنسبة لفنيي صيانة الموبايل

التحكم ببعض المكونات : مثل الصوت، واللمس (Touch IC) حيث يتم ذلك من قبل المعالج.

مميزات بروتوكول SPI:

سرعة نقل بيانات عالية.

تحكم دقيق في اختيار الجهاز وبرمجته.

إمكانية البرمجة داخل النظام دون فك القطع.

مرونة في الاستخدام مع مكونات متعددة.

موثوقية عالية في نقل البيانات.

عيوب بروتوكول SPI:

يتطلب توصيلات دقيقة وحساسة.

خطوط الاتصال لا يجب ان تكون طويلة.

عرضة للتداخلات الكهربائية والتشويش.

يحتاج لفني متمرس للتعامل معه.

أعطال شائعة يسببها خلل SPI في الهواتف:

فشل برمجة الذواكر بسبب خطء في احد خطوط التوصيل غالبا بسبب مقاومات cmd , clk.

مشاكل في مكونات الصوت .

عدم استجابة شاشة اللمس .

صور توضيحية :

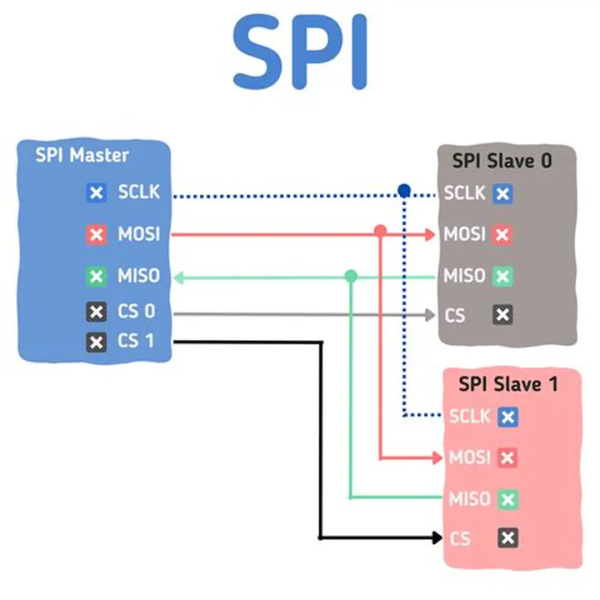

1-مخطط يوضح طريقة تحكم المعالج بأكثر من مكون بنفس الوقت باستخدام SPI:

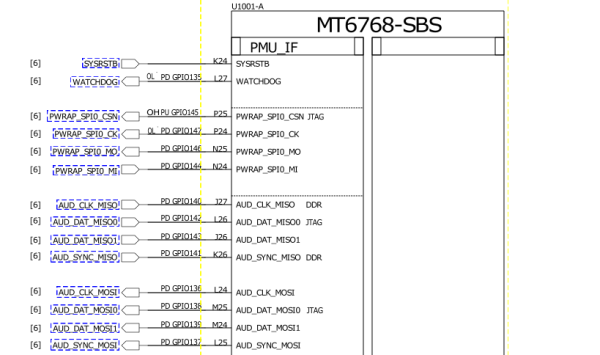

2-شكل يوضح خطوط تحكم المعالج في وحدة الصوت باستخدام بروتكول SPI في جهاز (Hot 10I  infinx):

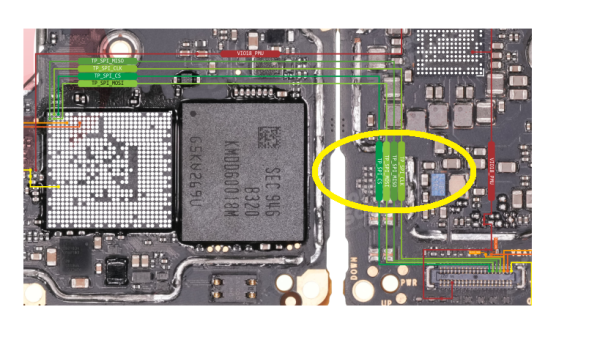

3-مخطط عملي يوضح تحكم المعالج بالتاتش  باستخدام برتكول SPI في جهاز (Redmi 9):

رابط المقالة الرئيسية :

بروتوكولات الاتصال في الموبايل شرح عملي لفنيي الصيانة

فهم بروتوكول I2C و علاقته في صيانة الهواتف المحمولة
