فهم بروتوكول I2C و علاقته في صيانة الهواتف المحمولة

السلام وعليكم ورحمة الله وبركاته
متابعين حلب تك الأكارم كما عودناكم دائماً بتقديم كل ماهو جديد وحصري إن شاء الله.
مقالنا اليوم هو :

فهم بروتوكول I2C ,علاقته في صيانة الهواتف المحمولة

مقدمة :

تحدثنا في مقالة سابقة عن برتوكلات الاتصال المستخدمة ضمن الموبايل والتي تربط المعالج بالذاكرة وايسي البور والشحن والشاشة والكميرات……. الخ

رابط المقالة اسفل المقال:

واليوم سوف نخصص الحديث عن اول هذه البرتكولات وهو برتكول I2C.

ما هو بروتوكول I2C؟

I2C (Inter-Integrated Circuit)

هو بروتوكول اتصال تسلسلي تزامني تم تطويره من شركة Philips (الآن NXP). يسمح بربط العديد من الأجهزة الطرفية بمعالج مركزي باستخدام خطي إشارات فقط.

🧪 المواصفات التقنية لبروتوكول I2C:

يحتوي على خطين رئيسيين:

SDA (Serial Data Line): لنقل البيانات.

SCL (Serial Clock Line): لنقل نبضات الساعة.

يدعم سرعات متعددة حسب نوع التطبيق:

Standard Mode – 100 kHz

Fast Mode – 400 kHz

Fast Mode Plus – 1 MHz

High-Speed Mode – حتى 3.4 MHz

كل جهاز مرتبط على الباص يملك عنوانًا خاصًا (7 أو 10 بت).

يمكن أن يعمل بعدة أوضاع:

Master-Slave: المعالج يتحكم بباقي الأجهزة.

Multi-Master (نادرًا ما يُستخدم في الموبايل).

⚙️ آلية عمل بروتوكول I2C:

يبدأ المعالج (Master) إرسال “Start Condition” على الخط.

يرسل عنوان الجهاز الهدف (Slave) مع تحديد اتجاه الاتصال (قراءة أو كتابة).

يرد الـ Slave بإشارة تأكيد (ACK).

يتم نقل البيانات بتزامن مع نبضات SCL.

يُنهي المعالج الاتصال بإرسال “Stop Condition”.

الأجهزة كلها تشترك في نفس خطي SDA وSCL، لكن كل جهاز يُحدد بعنوان فريد.

📱 أهم استخدامات I2C داخل الهاتف المحمول:

الحساسات:

مثل الجيروسكوب، التسارع، القرب، الضوء، وغيرها.

وحدة الطاقة (PMIC):

لمراقبة الجهد، الحرارة، إدارة الشحن، تنظيم الفولتات.

شاشة اللمس:

في بعض الاجهزة القديمة كنترولر اللمس يتصل بالمعالج عبر I2C .

الكاميرا:

إعدادات الكاميرا مثل الفوكس والتعريض تتم عبر أوامر I2C.

EEPROM صغيرة:

تُستخدم لتخزين معلومات المصنع أو إعدادات خاصة.

✅ مميزات بروتوكول I2C:

يحتاج فقط إلى خطين للتوصيل.

استهلاك منخفض للطاقة.

مناسب للأجهزة الصغيرة داخل الهاتف.

يسهل توصيل عدة أجهزة بنفس الخط.

تصميم بسيط وكلفة منخفضة.

⚠️ عيوب بروتوكول I2C:

السرعة محدودة مقارنة ببروتوكولات مثل SPI.

احتمال حدوث تعارض إذا لم يُدار بشكل صحيح.

الحاجة إلى مقاومات Pull-up للحفاظ على استقرار الإشارة.

عند تلف جهاز على الخط، يمكن أن يُعطل الأجهزة الأخرى مثال على ذلك تعطل احدى الكميرات يمكن يسبب توقف جميع الكميرات.

🛠️ أعطال شائعة يسببها خلل I2C في الهواتف:

1.فقد الاتصال بالحساسات أو الشاشة:

غالبًا بسبب قطع أو شورت في SDA أو SCL.

2.حساسات غير معرّفة بنظام التشغيل:

قد لا يتلقى الجهاز ردًا (ACK) من الـ Slave.

3.الجهاز يتوقف عند شعار الشركة:

عطل في PMIC أو حساس مرتبط بـ I2C قد يمنع الإقلاع.

4.سحب تيار زائد أو حرارة زائدة:

قد يكون هناك شورت على أحد الخطين نتيجة تلف مكون.

🔧 نصائح مهمة للفنيين:

تتبع خطوط SDA وSCL باستخدام المخططات والـ layout.
افحص وجود مقاومات Pull-up، وتأكد من أنها بالقيم الصحيحة (عادة 2.2k إلى 10k).
فحص وجود الفولتات على خطوط الاتصال وهو الشيء المحوري عند وجود عطل .
في حالات الشورت، استعن بـ كاميرا حرارية أو الريزينة لتحديد نقطة السخونة.

📷 صور توضيحية مهمة:

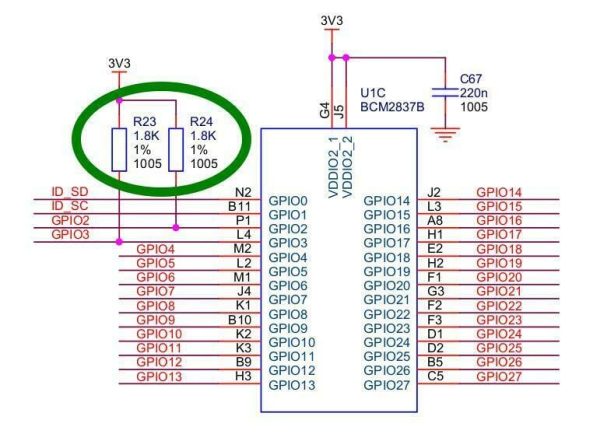

1-مخطط يوضح مقاومات Pull-up:

يظهر كيف تضمن مقاومات السحب للأعلى أن الخط يبقى بحالة “High” عند عدم الإرسال.

الصورة:

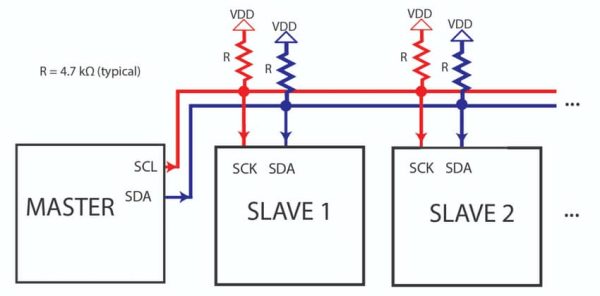

2-مخطط يظهر اتصال عدة أجهزة على نفس الباص:

يوضح كيف تُشارك الحساسات والـ PMIC والكاميرا في نفس خطوط SDA/SCL.

الصورة:

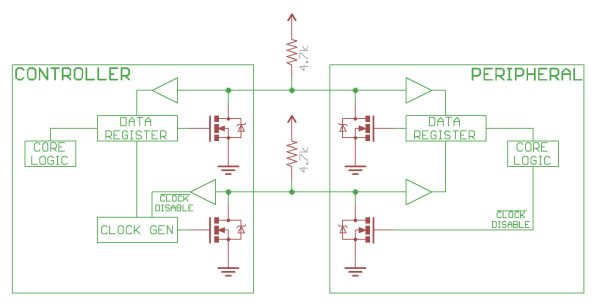

3-رسم يوضح آلية الإرسال بين Master وSlave:

يبيّن كيف تُدار الإشارات عبر الـ Clock والبيانات.

الصورة:

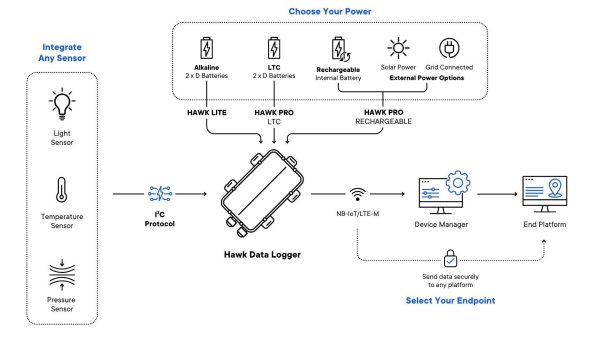

4-رسم يوضح آلية الربط بين Master والمستعرات والحساسات:

يبيّن كيف يتحكم المعالج بجميع الحساسات والمستشعرات المربوطة بهذا البرتكول.

الصورة:

🏁 خاتمة:

يُعد بروتوكول I2C حجر الأساس في الاتصالات منخفضة السرعة داخل الهواتف الذكية. فهمه يُساعد الفنيين في اكتشاف الأعطال بدقة، وتوفير وقت كبير عند صيانة الأجهزة المعطلة، خاصة في مشكلات الحساسات والطاقة .

رابط المقالة الرئيسية :

بروتوكولات الاتصال في الموبايل شرح عملي لفنيي الصيانة
