voltage divider ((مجزىء الجهد))

السلام عليكم ورحمة الله وبركاته سنتكلم اليوم عن موضوع عبارة درجة الحرارة مرتفعة جدا او منخفضة جدا

كثير من الاشخاص عندما يرى اي علامة تدل على خطأ حرارة يقوم باستبدال  المقاومات الحرارية

بشكل عام وسنتحدث اليوم عن اجهزة سامسونك بشكل خاص

تتواجد المقاومة الحرارية بشكل عام بثلاث اماكن

بالقرب من مجموعة الشحن او بالقرب من مجموعة الشبكة او بالقرب من المعالج والرام

تحمل المقاومة الثابتة الصغيرة الحجم اللون الاسود من الاعلى والابيض من الاسفل

ولكن المقاومة الحرارية تحمل اللون الفضي المائل للسواد من كل الجهات وهي من النوع ntc  في اجهزة سامسونك

اي انها تشبه الملف من ناحية الشكل ولكنها تتصل بGND  ((ونعلم بان الملف في دارة DC  يتم وصله على التسلسل ))

ما سأتكلم عنه بشكل عام هو ان الفني يقوم بتغيير المقاومة الحرارية بكل الأجزاء

تنظيف البورد بشكل جيد والتاكد من عدم وجود اي اكسدة او رطوبة اوفقدان بعض العناصر

ومع ذلك تبقى الرسالة موجودة

درجة الحرارة مرتفعة جدا او منخفضة جدا فم السبب وكيف يتم العمل والاصلاح

اعتمدت شركة سامسونك بمقياس الحرارة على معادلة مجزء الجهد ((voltage divider))

حيث ان R2 تكون المقاومة المتغيرة الحراريةR 1 المقاومة الثابتة

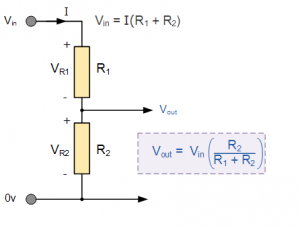

وان VOUT يتعلق بتتغير قيمتي R1 و R2  ويتم حسابه تبعا للمعادلة التالية

او وفق المعادلة التالية ان تم توصيل مكثف او مقاومة مع المقاومة الحرارية على التفرع

سنأخذ مثال على ذلك

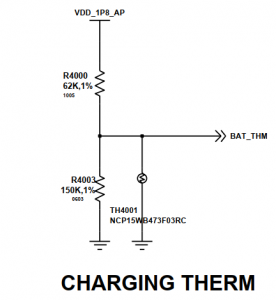

J320m   ((وعلى فرض ان العطب بمقياس الحرارة التابع لقسم الشحن)) درجة الحرارة منخفضة جدا

او درجة الحرارة مرتفعة جدا

هنا نحن امام عدة احتمالات

1- انقطاع VDD_1P8_AP

2-تغير قيمة r4000 او عدم تلامسها الجيد للبورد

3-تغير قيمة r4003  او عدم تلامسها الجيد للبورد

4-تغير قيمة th4001 نفسها  او عدم تلامسها الجيد للبورد

5-انقطاع خط bat_thm

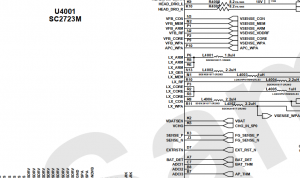

6- انقطاع من تحت ايسي البور نفسها

7- العطب من ايسي البور نفسها او المعالج نفسه

و بالتاالي

ملاحظة هامة جدا ان رسالة درجة الحرارة مرتفعة جد او منخفضة جدا  تظهر اذا كان vout انخفض عن الحد المطلوب تظهر درجة

الحرارة منخفضة جدا واذا ارتفعت عن الحد المطلوب يعطي درجة الحرارة مرتفعة جدا

ان اصبنا فمن توفيق الله وان اخطأنا فمن انفسنا

نتمنى ان نكون وفقنا لخير مايرضاه الله كان معكم اخوكم ((احمد نجار )) ابو عزت من فريق الهارد بحلب تك
