من فضل الله علينا من غير حول مني ولا قوه
الجهاز الاول

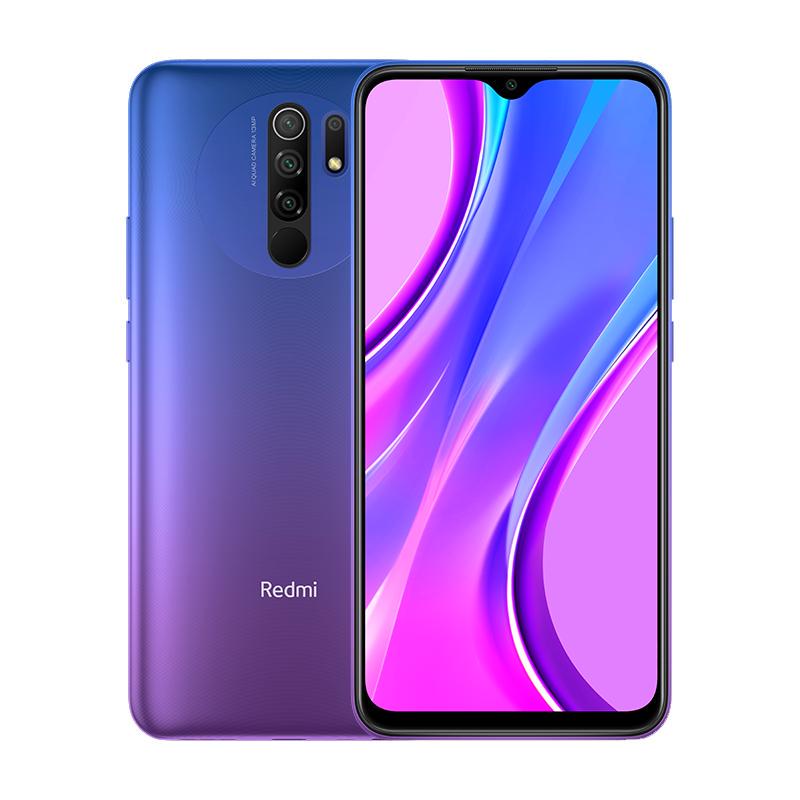

Redmi 9a
شكوى العميل الجهاز لا يشحن
بعد التأكد من سلامه الملحقات من فلاته شحن وفلاته ربط
تم الفحص العينى للبورده لنجد اثار شغل على اى سى الشحن
وبالذهاب الى مخطط الجهاز تبين انه يحمل معالج ميديا تك ويعمل بايسى شحن يحمل part number eta6753 وبالتمعن فى اليه عمل الاى سى وجدنا انه نفس اى سى pq اذن هو ليس متهم فى عدم الاحساس بالشاحن
تم التأكد من وصول فولت vbus الى مكونات البورده
والشك اما فى مقاومات تجزئه الجهد على مسار vcdt وهو الخط المسئول عن الشعور بالشاحن فى اى سى الباور تم الكشف عن ممانعاتهم وفولت الدخل والخرج منهم وتبين ان ليس بهم مشكله
وهنا العيب فى اى سى الباور رقمه mt6753crv وهو نفس اى سى الباور الخاص بسامسونج a10s تم تغيير الاى سى ليعود الجهاز بفضل الله يشعر بالشاحن
لكن واجهتنا مشكله اخرى هى ان الجهاز لايسحب امبير على التيستر
تم التوجه لاى سى الشحن وبالنظر جيدا وجدنا رجول قفله على بعضها تم رفعه وتنظيفه وتنزيله مره اخرى دون جدوى
تم رفعه وقياس الممانعه تحته لنجد ان الرجول المتصله على خط vsys تعطى ol وبالفحص تبين قطع المسار بين ملف الشحن والمكثف المجاور له تم عمل بريدج وتغيير اى سى الشحن ليعمل الجهاز شحن بشكل طبيعى
الجهاز الثانى
Y6 2019
شكوى العميل الشاشه لا تعمل
بعد تجربه شاشه اخرى ونفس العيب
تم رفع ممانعات كونكتور الشاشه ليتبين وجود قطع فى خط leda وهو خط انود الاضائه والفحص العينى تحت الميكروسكوب تبين عدم اتصال رجل الكونكتور بالبورده تم اعاده لحام الرجل لتعود الاضائه ويعمل الجهاز بشكل
طبيعى
كل الشكر ل Samy_GSM
