01

🔎 بداية التشخيص

تم فحص نقاط الاختبار الخاصة بمسار USB باستخدام وضع Diode Mode.

أعطت إحدى نقاط الاختبار قراءة بحدود:

بينما كانت النقطة الأخرى تعطي لاتعطي قيمة.

وهنا بدأت عملية تتبع الخط، لأن اختلاف القياسات بين النقطتين يمكن أن يعطينا دليلاً على مكان الخلل.

02

🧪 تتبع مسار USB

بعد تحديد نقاط الاختبار كما هو موضح في الصورة ادناه، تم الرجوع إلى مسار الخط على البورد ومتابعة العناصر المرتبطة به عبر المخطط.

الفكرة هنا ليست:

بل:

وهذه الطريقة تختصر كثيراً من التخمين أثناء صيانة أعطال USB.

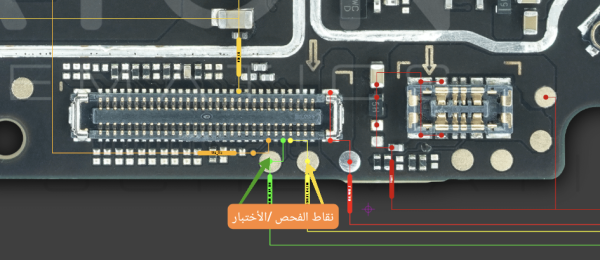

صورة نقاط الأختبار:

03

🎯 منطقة العطل

بعد تتبع المسار، تم الوصول إلى المنطقة المرتبطة بدائرة USB، ومن ضمنها الآيسي:

لكن وجود الآيسي ضمن المسار لا يعني بشكل مباشر أنه هو سبب العطل.

لذلك تم التعامل مع المنطقة كمسار كامل، وفحص العناصر المرتبطة بها قبل اتخاذ قرار الإصلاح.

04

🔧 الحل

بعد تحديد العناصر الموجودة على المسار المشكوك فيه، تم رفع العناصر المحددة في المنطقة، ثم إعادة القياس مرة أخرى.

بعد الانتهاء من الفحص عادت قيمة النقطتين تعطي قيمة متقاربة ، تم توصيل الجهاز بالكمبيوتر وإجراء اختبار التعرف من جديد.

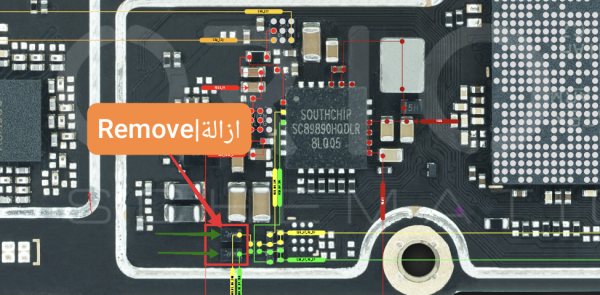

الصورة ادناه توضح العناصر التي تمت ازالتها(وهما 2 من الموحدات)

📌 الخلاصة الفنية

هذا النوع من الأعطال لا يُحل دائماً  بتغيير IC مباشرة.

إذا كان الهاتف يعمل لكن لا يوجد اتصال USB مع الكمبيوتر، فابدأ من الأساسيات:
