CHECKDAIOD ماهي الممانعة وكيفية فحصها

سنتحدث اليوم عن فحص المامنعه على الاجهزه بواسطه ساعه القياس لنوعيه SUNSHINE .

علينا أن نعرف اولا ماهي الممانعة , هي ممانعة الدارة لمرور تيار فيها ولكل خط مكون من مجموعه من العناصر له ممانعة معينة خلال قراءة الممانعة يمكن معرفة صلاحية الدارة وهي فرق الجهد الناتج من الملتيميتر اثناء وضع الدايود وهي قيمة تتراوح بين 1.500 ميلي فولط الى 3.200 ميلي فولط طبقا لنوع الملتيميتر ومن خلال الممانعه يمكننا تتبع الاعطال والخطوط وهي تعتبر اهم مرحله للفحص .

اختيار الممانعة على ساعة القياس

شروط قياس الممانعة : فصل البورد عن اي مصدر كهربائي وان تكون البورد باردة

من أين نعرف قيم الممانعة : من المخططات الدفوعه مثل borneo,Refox,Estech,WuXinji,zxw والكثير من البرامج , أو عن طريق بورد ثانية شغاله بدون اعطال لنفس البورد الذي نقيس عليه ناخذ القيمة من البورد الشغاله ونقارن مع البورد المعطل .

كيف نقيس الممانعة : أولا نضع خيار الدايود على ساعه القياس ومن ثم نضع القطب الموجب على أي نقطة أرضي على البورد والسالب على النقطة التي سنقيس عليها الممانعة .

خلال قياس الممانعة يوجد لدينا حالات معينة : من خلال قياسنا للممانعة يظهر لدينا اختلاف بالقيمه ولا نعرف ما الذي تعني

في حال ظهور oL على ساعة القياس يعني فصل او قطع بالخط

في حال ظهور 900 على ساعة القياس يعني فصل جزئي

في حال ظهور 0000 على ساعة القياس يعني ماس صريح

في حال ظهور 150 على ساعة القياس يعني ماس غير صريح

ملاحظة : في بعض الحالات تكون الممانعة الطبيعية للخط او الدارة OL في هذه الحالة يكون الخط متصل بمكثف على التوالي ويجب هنا من تتبع عناصر الخط للتأكد من سلامته .

ملاحظة 2 : في بعض الحالات تكون الممانعة الطبيعية للخط او الداره 0000 .

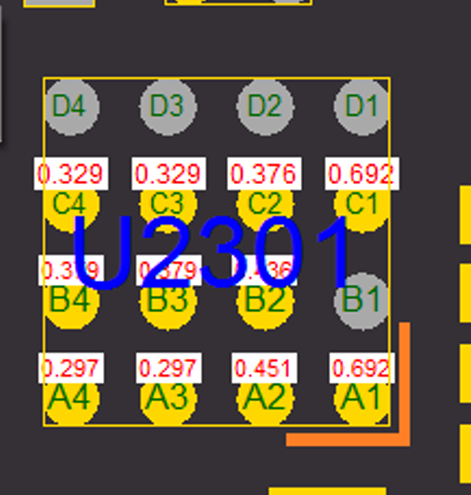

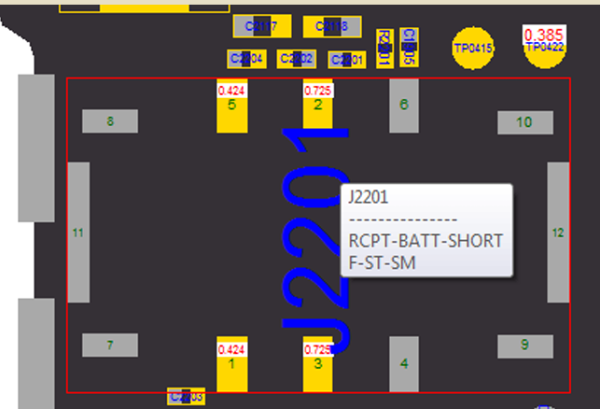

نلاحظ بعض الصور للممانعات على كونكتر وعلى المكونات على البورد وتحت الايسي
