all easy jtag error

اخلاء مسؤولية | DISCLAIMER

بسم الله الرحمن الرحيم

كثير منا يعاني في بدايات دخوله الى عالم jtag من اخطاء قد تصادفه اثناء توصيل خطوط isp على البورد واليكم الحل

التطبيق على البوكس الاحترافي EASY JTAG

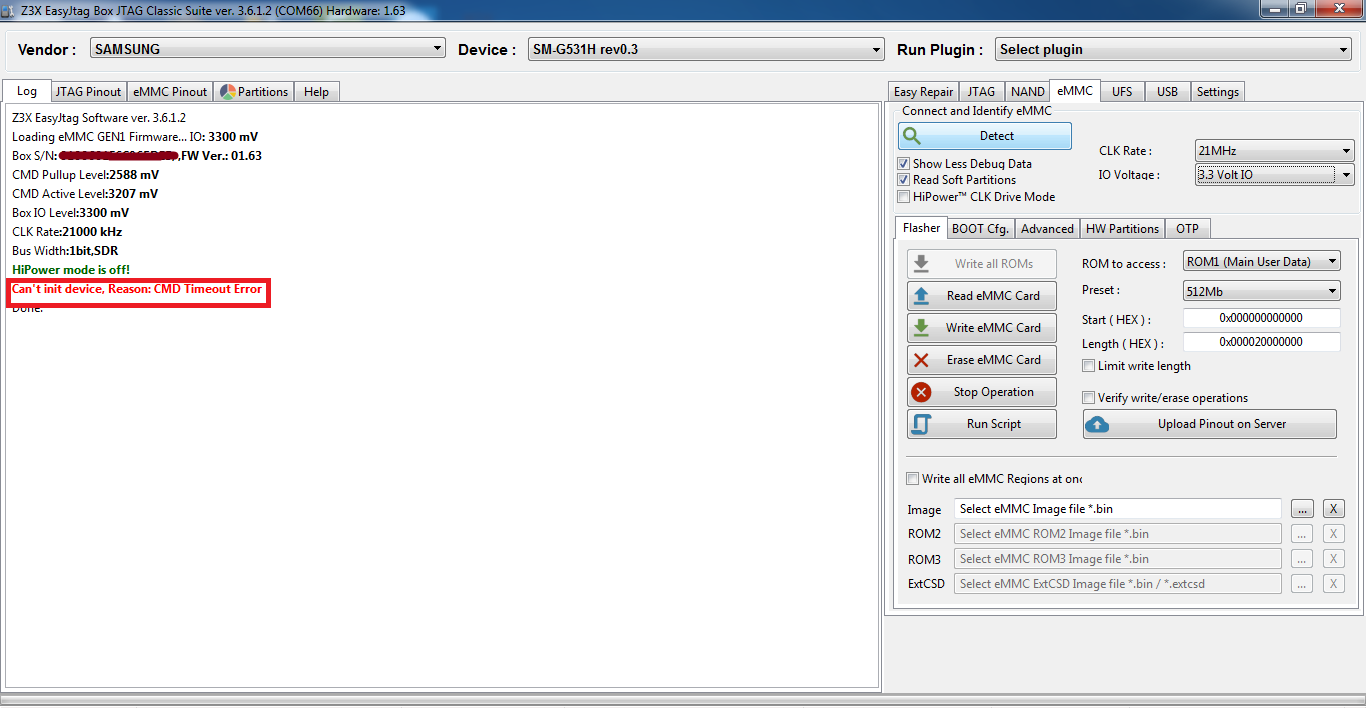

أولا: Can’t init device, Reason: CMD Timeout Error

الحل: التأكد من توصيل خط CMD OR CLK او الذاكرة تالفة

ثانيا: Can’t init device, Reason: OCR Ready Timeout Error [Check VCC or eMMC DEAD]

الحل: التأكد من توصيل خط التغذية VCC 3.3v او الذاكرة تالفة

ثالثا: Can’t init device, Reason: PORT Read Error

الحل: التأكد من من توصيل خط DAT0

صور الأخطاء
