عطل وضع طيران هاتف A920f

عطل وضع الطيران من اكثر الاعطال انتشارا  وهو يخص دائرة الشبكه، العطل واحد ولكن المسببات كثيرة..

نبدأ خطوة بخطو حتى نفهم اسباب مشكلة وضع الطيران وحلها..

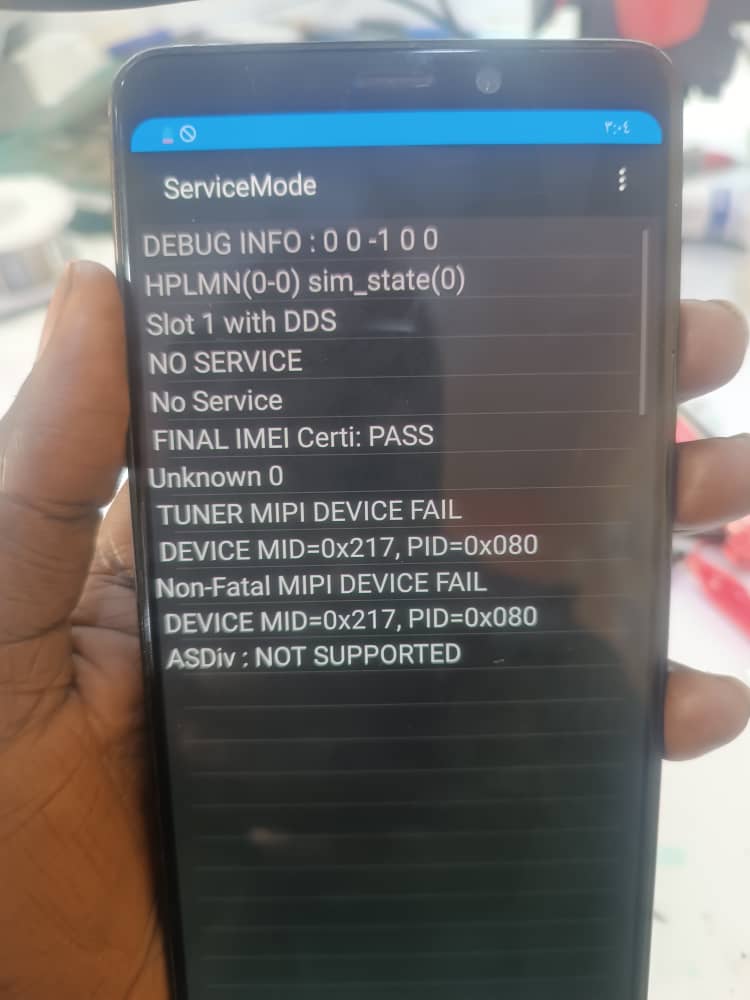

عند ادخال الكود *#0011# يظهر الخطأ non-fatal mipi device fail وتحته كود الخطأ مرفق صورة.

هذا الخطأ يخص خطوط rffe والايسيهات المرتبطه.

يبدأ القياس بلوحة الشحن، ويوجد بها ثلاثة تيونرات كل توينر ليه خط تغذيه وخطتين rffe

بعد فحص ممانعة الخطوط وجدنا خط تغذية 1.8 ممانعته 800 وهذا يدل على وجود قطع في الخطا لأن ممانعته الصحيحه 330 والممانعة الموجوده من التوينر نفسه ولا يوجود فولت التغذية.

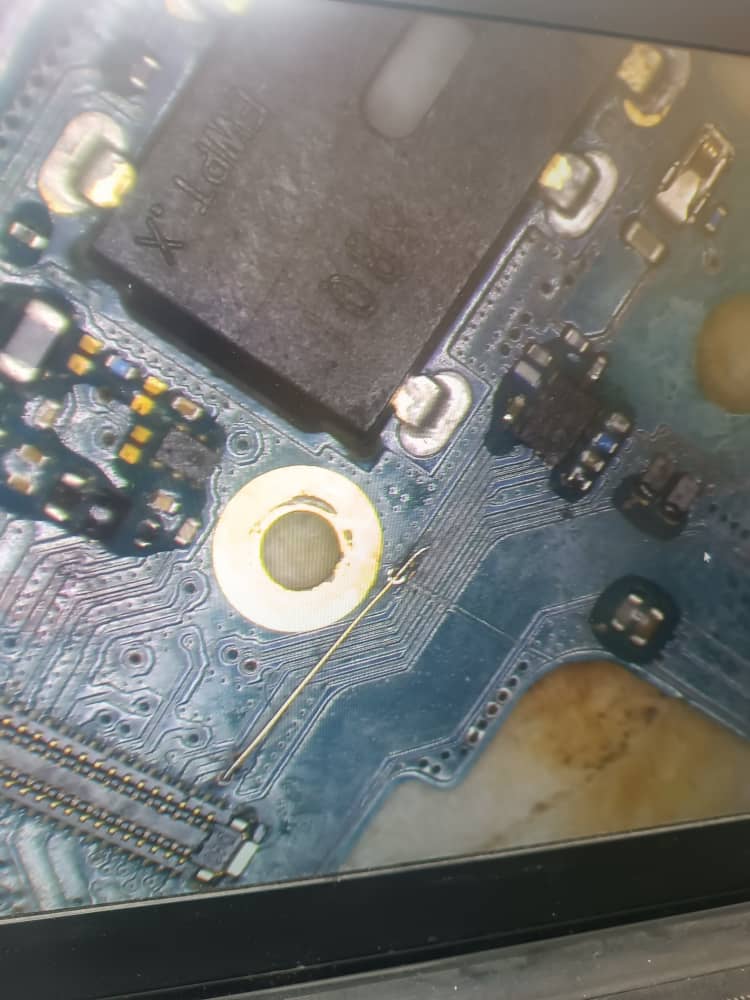

هنا قمنا بعمل جمبر من الكونكتر الى نقطه تست بوينت. وعادت الممانعة طبيعيه واختفى وضع الطيران وعاد الهاتف للعمل.

ملاحظة

قد تظهر اكواد اخرى ولكن نفس الخطواط ان شاء الله

مجاهد عطا المنان
