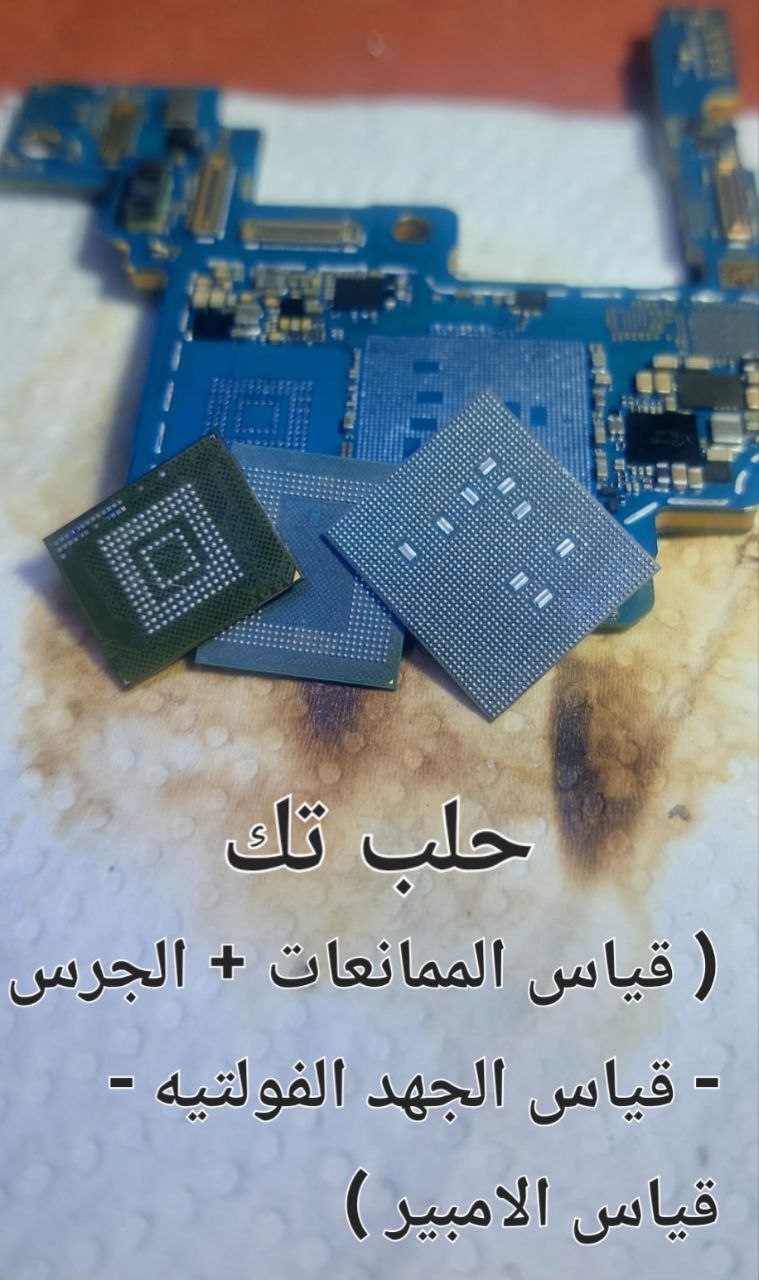

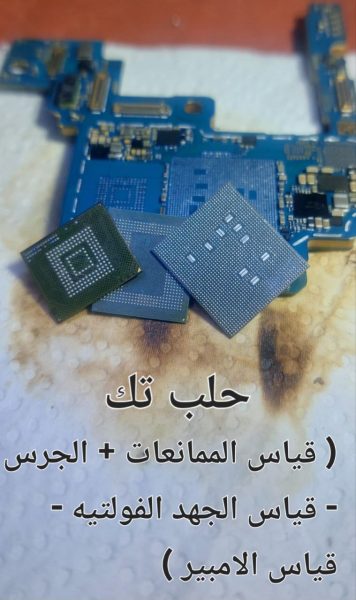

شرح القياسات ( قياس الممانعات + الجرس  – قياس الجهد الفولتيه – قياس الامبير )

السلام عليكم ورحمة الله

اهلا و سهلا بكم متابعي و زوار موقع حلب تك

هناك ثلاثه انواع من القياس

( قياس الممانعات + الجرس  – قياس الجهد الفولتيه – قياس الامبير )

قياس الممانعات

– يستخدم هذا النوع من القياس بغرض تحديد سلامه المسار و تحديد صلاحيه القطع

عليه
– حيث يستخدم اما لتحديد صلاحيه مسار أو لتحديد سلامه اتصال بين نقطتين

– سلامه المسار هي تعني سلامه المسار بالكامل بما يحتويه من عناصر و مكونات ((

مقارنه بمسار اخر سليم ))

– سلامه الاتصال و هي تستخدم في تحديد سلامه اتصال نقطتين معلومتين بينهم

اتصال مباشر و يمكن قياسها أيضا علي وضع الجرس

#لا يمكن قياس ممانعه أثناء اتصال الهاتف بمصدر طاقه ( بطاريه أو باور سبلاي أو

شاحن )

#لا يمكن الجزم بسلامه القراءة إلا بالعلم المسبق بقيمه الممانعه أو مقارنتها ببورده

أخري سليمه أو من برامج المخططات

ثانيا: قياس الفولتيات

قياس الفولتيات بيكون علي وضع V DC للتحقق من وجود جهد علي المسار أو غير موجود للتأكد من سلامه

الخارج للايسي المراد قياسه حتي نحدد المتهم هو أو أنه قام بعمله و الايسي المستقبل للجهد هو المتهم

# لا يمكن قياس فوليه الا مع وجود مصدر طاقه (( بطاريه – باور سبلاي – شاحن ))

ثالثا: قياس التيار ( الامبير )

– بما أن قياس الامبير بيكون علي التوالي

و استحاله قياسه علي البورده بالافو ميتر

لذلك يتم استخدام الباور سبلاي لقياس قيمه التيار المسحوب لتحديد ماكن العطل بتحليل هذه القيمه حسب

المتعارف عليه في قيم السحب في الدائره المراد اختباره سواء vbat ,

👌🏻👌🏻

# لا يمكن قياس فوليه الا مع وجود مصدر طاقه (( بطاريه – باور سبلاي – شاحن ))

– بما أن قياس الامبير بيكون علي التوالي

و استحاله قياسه علي البورده بالافو ميتر

لذلك يتم استخدام الباور سبلاي لقياس قيمه التيار المسحوب لتحديد ماكن العطل بتحليل هذه القيمه حسب

المتعارف عليه في قيم السحب في الدائره المراد اختباره سواء vbat , vbus

تحياتي للجميع بالتوفيق والنجاح
