شرح بوكس UFI
الجزء الثاني شرح واجهة UFI – eMMC ToolBox
في البداية يجب أن نعلم أن ملف الدامب المستخدم لبرمجة الذاكرة يجب ان يكون بأعلى اصدار
مثلا لو أردنا برمجة ذاكرة لجهاز سامسونج J701F يجب كتابة دامب مسحوب بأعلى حماية متوفرة لهذا الجهاز والتي رقمها 9
ولو قمنا بكتابة دامب بحماية أقل فغالبا الجهاز لن يعمل الا اذا كان بالاصل لم يتم تحديثه الى الحماية 9
لذلك وتجنبا للوقع في هذه الحيرة نقوم بكتابة دامب بأعلى حماية متوفرة للجهاز
وفي حال عدم توفر دامب بأعلى حماية –طبعا هذا مستحيل لان سبورت حلب تك يوفر دائما أعلى الحمايات–
ولكن على فرض انه لم يتم العثور على دامب بأعلى حماية سنشرح ان شاء الله في الجزء القادم طريقة تجاوز هذا المشكلة
في البداية وبعد تثبيت أحدث واجهة متوفرة للبوكس سبورت حلب تك نقوم بتشغيل الواجهة
في حال كان الدامب مسحوب من الجهاز عن طريق بوكس ال UFI أو من سبورت البوكس الخاص
فسيكون عبارة عن الملفات التالية
ext_csd.bin
userarea.bin
boot1.bin
boot2.bin
rpmb.bin

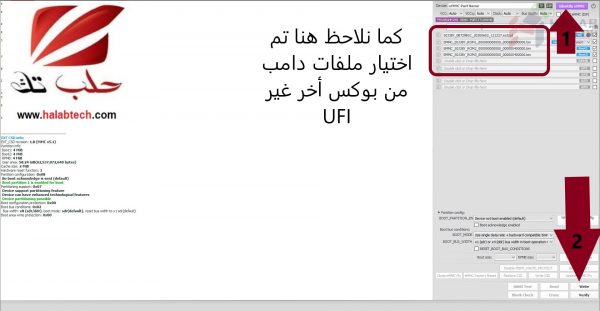

أما إن كانت ملفات الدامب محملة أو مسحوبة من بوكس أخر فستظهر بهذا الترتيب
ملف بصيغة .extcsd ويوضع مكان ext_csd
الملف الثاني يحمل اسم ROM1 ويوضع مكان userarea
الملف الثالث يحمل اسم ROM2 ويوضع مكان boot1
الملف الثالث يحمل اسم ROM3 ويوضع مكان boot2
بعد معرفة كيفية توزيع ملفات دامب على الواجهة نقوم بوضع الذاكرة في مكانها المخصص في المحول كما تم توضيح بالجزء الأول من السلسلة
ونقوم بالضغط على Identify EMMC
فيقوم البوكس بقراءة الذاكرة
ثم نضغط على
Write
لكتابة الدامب على ذاكرة
وننتظر حتى انتهاء كتابة جميع الملفات

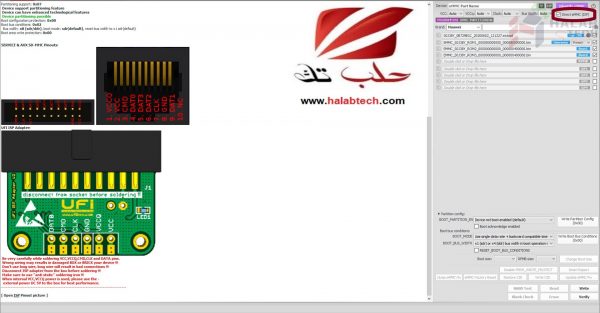

وفي حال أردنا برمجة الذاكرة وهي ع البورد أي عن طريق نقاط ISP فإننا نقوم بتوصيل نقاط والتي تختلف من جهاز لأخر
وهذا رابط لنقاط ISP على سبورت حلب تك
ونقوم بتطبيق نفس الخطوات ولكن بالإضافة لذلك نقوم بتوصيل البوكس بمأخذ تيار 5V كما شرحنا بالجزء الأول من السلسلة وأيضا يجب وضع علامة على الخيار الموجود بواجهة البوكس
(Direct eMMc (ISP
