حل مشكله المايك للهاتف SM-S550TL

اخلاء مسؤولية | DISCLAIMER

السلام عليكم ورحمة الله وبركاته

اخواني متابعي موقعنا حلب تك

نقدم لكم اليوم

حل مشكله المايك للهاتف SM-S550TL

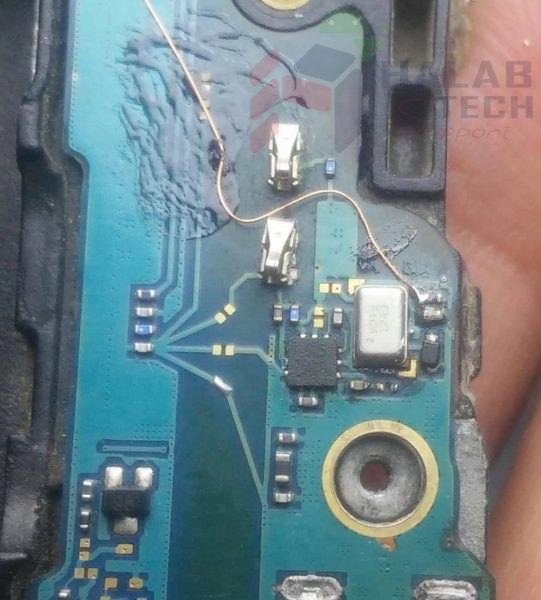

اولا نقوم برفع المايك ونقوم بقياس الفولتات على نقاطه

يجب ان يكون على مسار vdd فولت 2.8

وعلى مسار out 0.5v

وكذالك التاكد من ممانعه المسارات

الجهاز الذي لدينا كان كالتالي

انعدام الممانعه على مسار vdd و كما هو معروف لدى الجميع انه لن يكون هناك فولت

على المسار طبعا بعد التامد من سلامه عناصر التوالي انها ليست تالفه .

مصدر فولت التغذيه قادم من ايسي باور .

لاكن في هاذه الحاله لم نقم برفع الايسي او استبداله لسبب وهو انه يمكن ان يكون هناك تقطع في البورد بسبب ظعفها لذالك

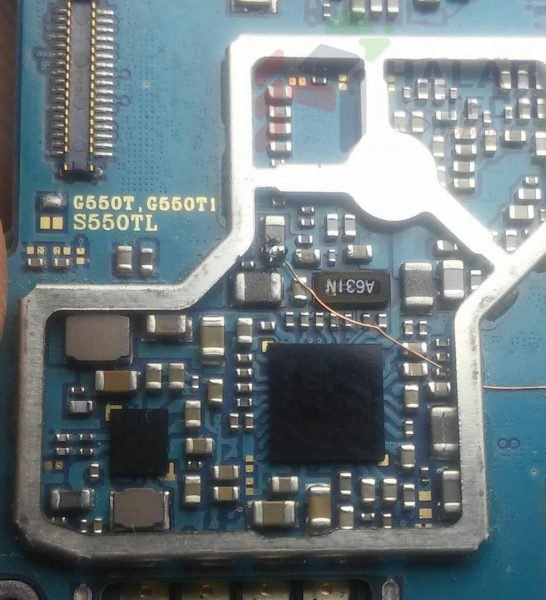

قمنا بتعويض الفولت من المكثف المشار اليه في الصوره والذي يحمل فولت مفداره 2v وهو كافي لتشغيل المايك

دمتم بود

علي البجر

فريق الهارد حلب تك
