السلام عليكم ورحمة الله وبركاتة🌹

نقدم لكم تجربة لحل مشكلة معلومات الشاشة

Redmi Note 9 Pro

شكوى الزبون

الجهاز لا يعمل ولا يوجد أي مؤشرات عمل على الشاشة

خطوات الحل

تم استلام الجهاز وتمت عملية فحص مبدئي

• قمنا بربط الجهاز على تيستر الشحن تبين وجود سحب سليم

• بالتدقيق تبين ان الجهاز يعمل ب اضاءة ولكن بدون وجود بيانات على الشاشة

• اتجهنا الى نهاية الدائره وهي ( كونكتر الشاشة على البورد الرئيسي)

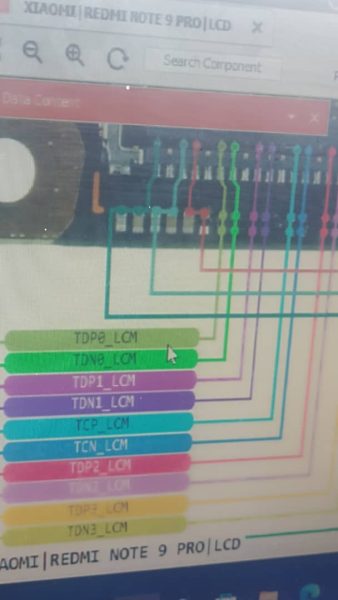

• قمنا برفع الممانعات على جميع الخطوط الرئيسيه ليتبين وجود شورت او ممانعة متدنية على خط mipi tdn2_lcm قادم من اسفل المعالج

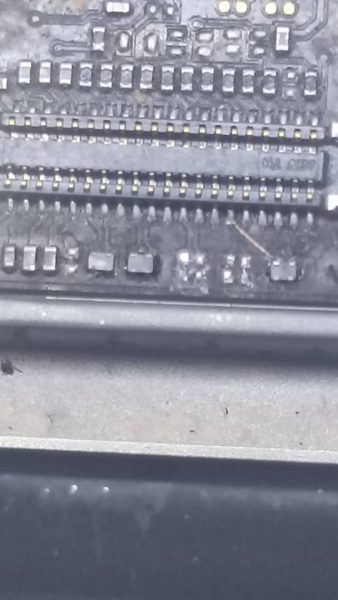

• هنا قمنا بقطع المسار القادم من المعالج الى كونكتر الشاشة

• وتمن عمليه تعويض المسار من خط tdn3_lcm أوtdn1 دون الحاجة لرفع المعالج

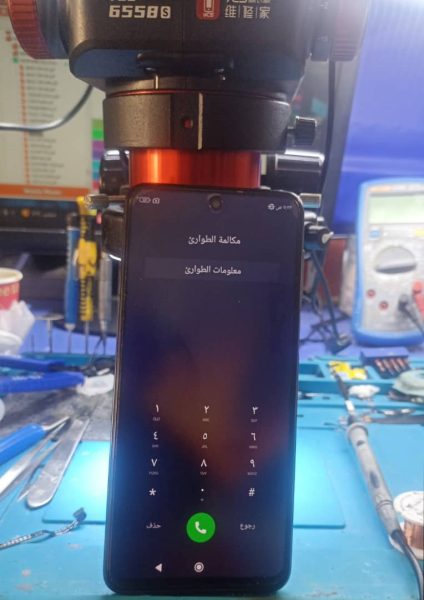

  والحمد الله عاد الجهاز ل العمل بصورة طبيعية🙏✅

  تنويه tdn1 وtdn2وtdn3 يمكن تعويضها من بعضها خطوط negative

  يمكن تعويضها من بعضها tdp1 وtdp2وtdp3 خطوط positive

  ودمتم بخير 🌹🌹

المهندس علي كنعان
