تتبع عطل بيانات واضاءة Redmi Note 10s

السلام عليكم ورحمة الله وبركاته

مشتركينا في حلب تك اقدم لكم طريقة تتبع عطل فاصل اضاءة وبيانات لهاتف

redmi note 10s

1- استلام الهاتف بعد تجريب شاشة ثانية وثالثة لايوجد بيانات ولا اضاءة

2- توصيل الهاتف على تستر الشحن والباور سبلاي وتم اقلاع الهاتف بدون بيانات واضاءة

3- العطل لايوجد بيانات ولا اضاءة نبدا دائما بدائرة البيانات

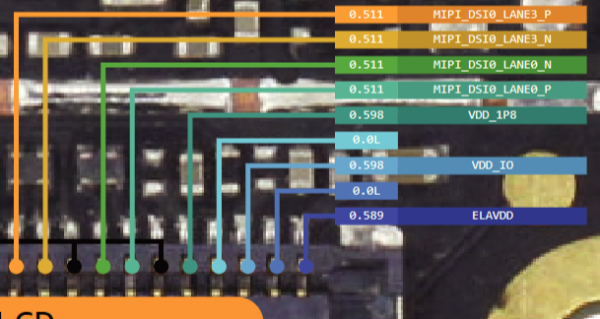

4- فحص ممانعة كونكتر الشاشة وجود مسارين mipi قادمين من المعالج قطع كما في الصورة

مسار mipi_dis0_lan0_n

ومسار mipi_dis0_lan_p

عند الفحص تبين توصيلهم على ملف يصل نقطة المعالج مع الكونكتر قياس من طرف المعالج وجود مقاومة للمسار

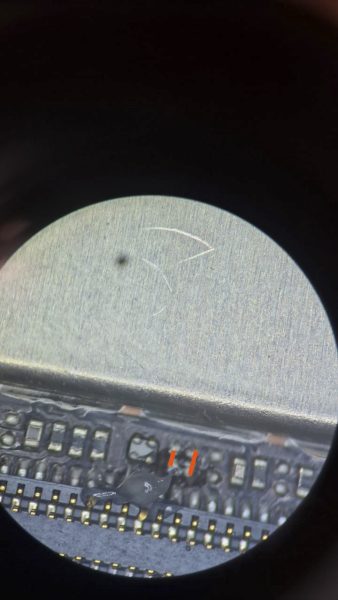

الحل وصل النقاط بسلك كما موضح بصورة ادناه :

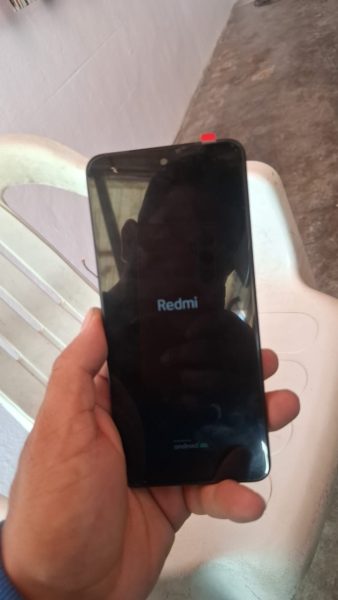

وعادة الممانعة طبيعيه والهاتف اقلع كما في الصورة ادناه:

وفي حال واجهتكم اي مشكلة
