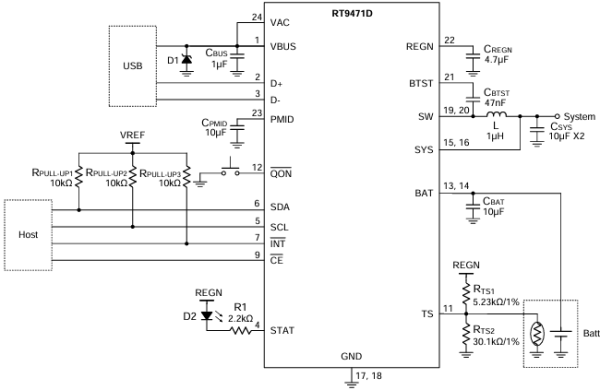

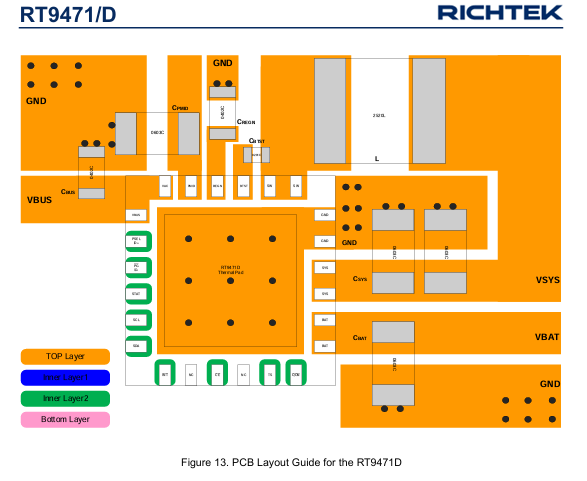

أسماء الأقطاب ووظائفها:
1-:VBUS :ستخدم لاستقبال جهد الشحن من مصدر خارجي مثل شاحن USB أو محول طاقة.
2-3:D+/D−:خطوط بيانات USB للكشف عن نوع الشاحن
4-:STAT:خرج حالة الشاحن :جب توصيل الطرف STAT إلى مصدر منطقي (مثل VDD أو 3.3V) عبر مقاومة سحب (Pull-up) تتراوح بين 2.2 كيلو أوم إلى 10 كيلو أوم.
- عندما يكون الطرف منخفضًا (Low): يشير إلى الشحن (جاري الشحن).
- عندما يكون الطرف مرتفعًا (High): هذا يعني الشحن قد اكتمل.
7-:INT :خرج مقاطعة ستخدم لإبلاغ المتحكم (Host) بحالة الشاحن أو بوجود أعطال.
8-10: غير موصل ( not connected )
9-:CE:طرف تمكين الشحن يُستخدم هذا الطرف لتفعيل أو تعطيل عملية شحن البطارية (Low) تفعيل الشحن. (High): يتم تعطيل الشحن.
11-TS: يُستخدم لمراقبة حرارة البطارية لضمان الشحن الآمن
12-QON :يُستخدم للالمراقبة الداخلية
13-14:BAT : هو الموصل الرئيسي بين الآيسي والبطارية
15-16:SYS :جهد الخرج الناتج
17-18:GND :ارضي
19-20:SW:يتصل بلمف التقطيع (Inductor) وبالتالي يسمح بتقطيع الجهد بسرعة عالية لتوليد خرج منظم للبطارية.
21-BTST : لقيادة ترانزستور تقطيع الفولت (MOSFET) في دائرة التقطيع (PWM).
22-:REGN :يُمثل خرج منظم الجهد الداخلي الذي يُغذي الدوائر الداخلية للآيسي
23-:PMID: يعمل كـ نقطة وسيطة بين مصدر الطاقة (VBUS) ودائرة التقطيع، ويُستخدم لتغذية النظام أو البطارية حسب الحالة.
24-VAC :مدخل استشعار جهد الدخل: يستخدم لمراقبة جهد الدخل ويُساعد في:
- اكتشاف حالة الشاحن (هل هو متصل؟ هل الجهد مناسب؟).
- تفعيل أو تعطيل منظم الجهد الداخلي (REGN).
- الدخول في أوضاع مثل Sleep Mode أو Boost Mode بناءً على فرق الجهد بين VAC و VBAT.
