​🛠️ حل مشكلة عدم الإقلاع وسحب وهمي في هاتف Samsung A145F (عطل غير متوقع!)

​السلام عليكم ورحمة الله وبركاته

كما عودناكم دائماً، الحلول الجذرية والأعطال المستعصية تجدون حلها بين أيديكم هنا،

وموثقة بالتجربة العملية.

عطل اليوم هاتف Samsung A145F فاصل تماماً ولا يعمل. عند توصيل الجهاز على تيستر الشحن، لاحظنا أن الهاتف يسحب 0.6 أمبير فقط.

في مثل هذه الحالات، أول ما يخطر في بال الفني هو العطل الشهير (مشكلة أسفل الذاكرة/المعالج)، لكن بعد الفحص الدقيق، تبين أن العطل في مكان مختلف تماماً! 💡

​خطوات الفحص والتتبع 🔍:

1. ​الفحص على الباور سبلاي: قمنا بتوصيل الهاتف على الباور سبلاي، ولاحظنا وجود سحب بقيمة 170 ملي أمبير قبل الضغط على مفتاح الباور (تسريب صريح).

2. ​فحص الممانعات: اتجهنا فوراً لفحص ممانعات كونكتور الشحن ومسارات الطاقة الأساسية، وكانت القراءات كالتالي:

   • ​مسار VBOS_OVP القراءة: 540 ✅

   • ​مسار CC1 القراءة: 600 ✅

   • ​مسار CC2 القراءة: 600 ✅

   • ​مسار MUIC_D_P القراءة: 610 ✅

   • ​مسار MUIC_D_N القراءة: 02 ❌ (شورت واضح!)

   • ​مسار VBATTERY القراءة: 180 ❌ (ممانعة منخفضة جداً!)

3. ​تتبع المسار: بناءً على القراءة السابقة، قمنا بتتبع خط MUIC_D_N (مسار بيانات الـ USB السالب) على المخطط، ووجدناه يتجه مباشرة إلى داخل آيسي الشحن (Charging IC).

4. ​رفع آيسي الشحن: قمنا بفك آيسي الشحن من البوردة. بعد فحص الممانعة أسفل الآيسي، وجدنا أن الأمور عادت سليمة واختفى الشورت تماماً.

​الحل والنتيجة ✨:

5. ​استبدال الآيسي: قمنا بتركيب آيسي شحن جديد وموثوق لحل المشكلة جذرياً.

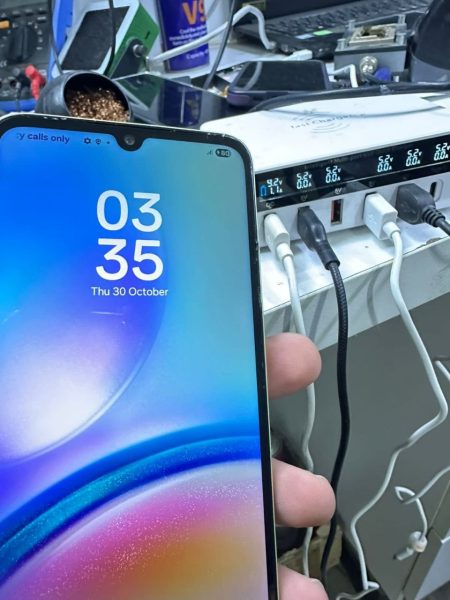

   كما تلاحظون في الصورة أدناه،​(إليكم صورة الجهاز بعد الإصلاح وهو يعمل بشكل طبيعي )​

   HT143

   محمد سليم طرقجي
