بوست اليوم تحذير من دونجلات المخططات

طبعا دونجلات الاندرويد حدث ولا حرج ولا حاجه للحديث عنها

حديث اليوم عن خطأ فى دونجل zxw

موديل الجهاز xs max

الدونجل به خطأ فى مسار vdd main

خطوات الوصول للخطأ

تم استلام جهاز xs max فاصل باور

تم توصيله على الباور سبلاى بيسحب ٢٥٠٠ مللى امبير قبل الضغط على زرار الباور

تم قياس الممانعه على موجب البطاريه والممانعه سليمه

تم فصل البوردتين لوجود شغل مسبق على البوردتين لتحديد مكان الشورت فى البورده العلويه ام السفليه

وبعد فصل البوردتين تبين وجود الشورت فى البورده العلويه

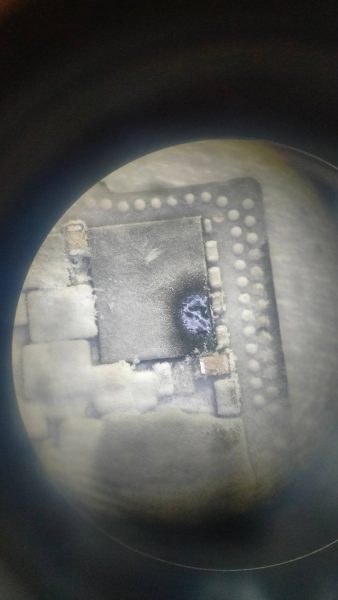

تم تحسس الحراره ليتضح انها فى ايسى الشحن فى المكان الموضح بالصور

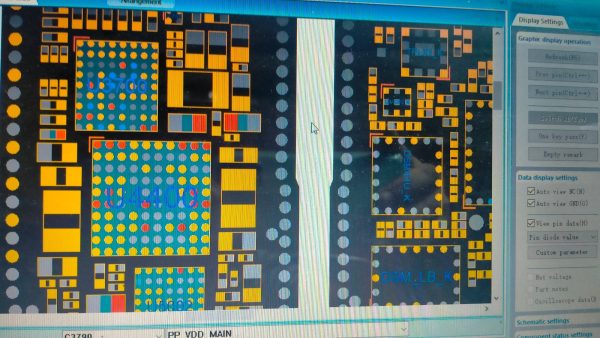

وبالرجوع لzxw تبين ان هذه المنطقه من الايسى لايوجد بها سوى صف من الرجول باتصال مباشر مع موجب البطاريه

وصف متصل بخط vdd main وبالضغط على النقاط وجدنا انها على اتصال مباشر بالمكثف المتواجد بجوار الايسى

تم قياس الممانعه على المكثف لنجد ممانعه طبيعيه

اصبح المتهم الرئيسى هو الايسى نفسه

تم رفع الايسى ووكالعاده لابد من رفع الممانعات تحت الايسى

تبين ان الخطوط المتصله بخط vdd main بها شورت صريح

وتبين الخطأ فى الدونجل بعدم اتصال هذه النقاط بالمكثف الملاصق للايسى

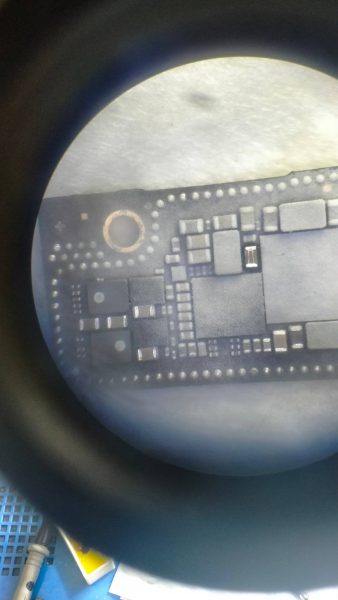

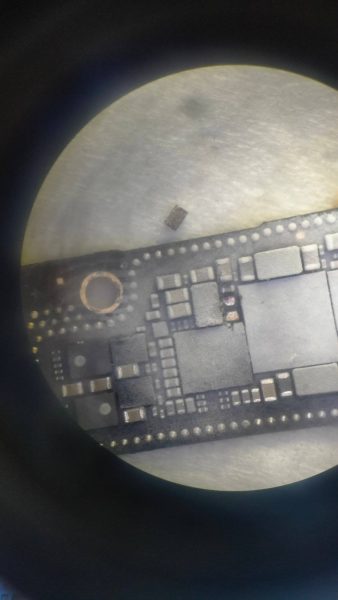

تم الحقن ليظهر معنا مكثف مشرط على الخط اعلى البورده

فى الدونجل ليس هناك اى اتصال مباشر بين هذا المكثف والايسى

وهنا وجب التنبيه بضروره قياس الممانعات اسفل اى ايسى وعدم الاخذ بالدونجلات على انها امر مسلم به ولكنها تحمل اخطاء

واسف على الاطاله اترككم مع الصور
