السلام وعليكم ورحمة الله وبركاته
متابعين حلب تك الأكارم كما عودناكم دائماً بتقديم كل ماهو جديد وحصري إن شاء الله.
مقالنا اليوم هو :
إصلاح جهاز Xiaomi Mi 10T – حالة عملية لكشف وإصلاح ضرر غير مرئي
مقدمة :
في هذا المقال، أشارككم تجربة فنية واقعية ومفصلة في إصلاح جهاز Xiaomi Mi 10T، الذي عانى من عطل غامض تسبب في توقفه المتقطع عن العمل. رغم أن الجهاز لم يكن متضررًا ظاهريًا، إلا أن التشخيص الدقيق والتعامل الهندسي مع اللوحة الأم كشفا عن عطل خفي ناتج عن خدش في طبقات الـ PCB بسبب “برغي طويل”.
الحالة عند الاستلام
الجهاز كان ميتًا تمامًا ولا يستجيب عند توصيل الشاحن.
الهيكل الخارجي في حالة ممتازة، دون آثار سقوط واضحة.
الفحص العيني أظهر لوحة أم نظيفة تمامًا، دون تعرض للرطوبة أو صيانة سابقة.
العميل أبلغ عن سقوط بسيط للجهاز، وفحصه عدة فنيين دون جدوى.
خطوات التشخيص الأولي
شحن البطارية خارجيًا وتجربة التشغيل → الجهاز لم يعمل، وسحب التيار حوالي 0.5A فقط.
فك كامل البراغي وإخراج اللوحة الأم → لا أثر لصيانة سابقة.
بعد إعادة التركيب، تغير سحب التيار إلى 1.2A، وظهرت علامة اللوغو، لكن الإقلاع غير مكتمل.
في بعض الأحيان، كان الجهاز يقلع ويدخل إلى شاشة Main Menu، لكن المشكلة استمرت.
تم تجربة عمل سوفت وير كامل للجهاز دون الحصول على أي تحسن، مما يؤكد أن المشكلة ليست في السوفت وير.
ملاحظة: أحيانًا يقلع الجهاز ثم ينطفئ فجأة أو تظهر شاشة سوداء مع سماع أصوات خافتة عند اللمس.
تحليل السلوك المتكرر:
بعد عدة محاولات تشغيل، أتم الجهاز الإقلاع بشكل طبيعي.
فحص جميع الوظائف، وكانت تعمل بشكل جيد.
اختبارات إضافية:
تم استبدال فلاتة التشغيل، فلاتة منفذ الشحن، شاشة كاملة.
دون أي تغيّر في النتيجة: الجهاز إما لا يقلع أو يظهر شاشة سوداء.
أحيانًا تظهر أخطاء في الكاميرات ومشاكل في الصوت.
نقطة التحوّل: البدء بالصيانة الدقيقة للبورد

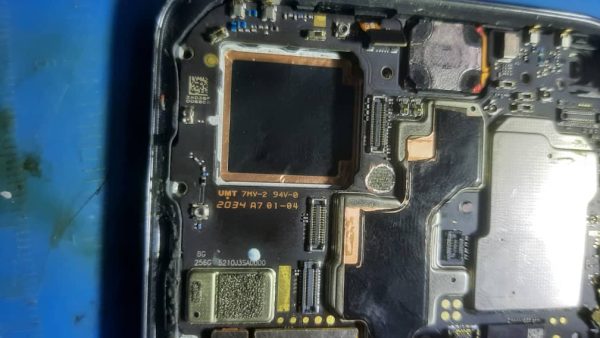

قرار نزع قاعدة برغي بجانب الكاميرات (برغي لا يخترق للعمق).

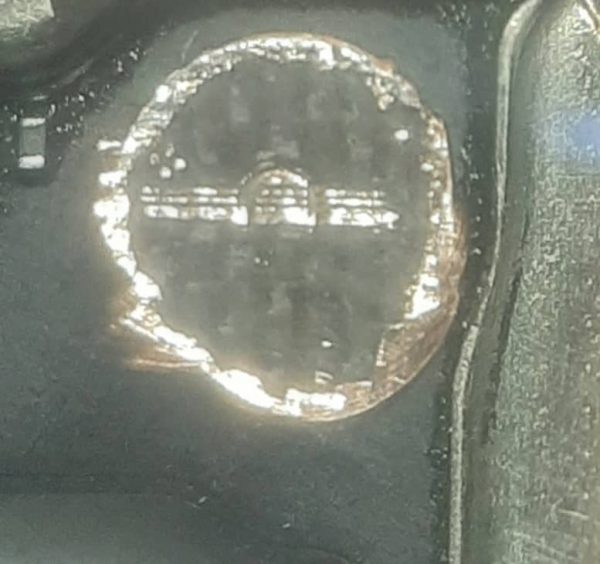

أثناء نزع القاعدة، لوحظ وجود خدش واضح أسفلها.
تبين أن المنطقة تعرضت لحفر غير محسوب أثناء فك سابق.

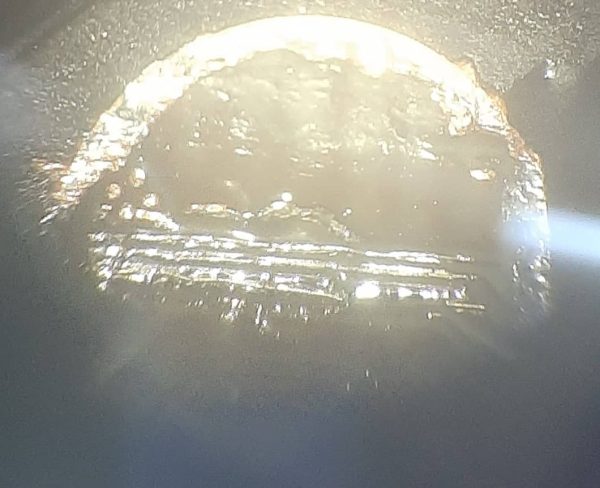

تحت الخدش: عدة مسارات مقطوعة في طبقات الـ PCB نتيجة استخدام برغي طويل في مكان غير مناسب.
عملية الإصلاح:
بالرجوع إلى مخططات الجهاز، تم تحديد أسماء المسارات المقطوعة وهي:
Cam0_rst_n
Camu_avdd_2p8
Pm8008_I2c_sda
Pm8008_I2c_scl
لوحظ أن هذه المسارات كانت قريبة جدًا من خطوط الأرضي (GND)، مما تسبب في تلامسها مع الأرضي في بعض الحالات.
هذا التلامس تسبب في ارتفاع درجة حرارة المنطقة وفصل الجهاز المفاجئ أثناء التشغيل.
تحت المجهر، تم تتبع هذه المسارات المتضررة بدقة.
باستخدام أسلاك دقيقة جدًا (Jumper Wires)، تم توصيل المسارات يدويًا بعناية عالية مع التأكد من العزل التام.
بعد التوصيل، تم تثبيت الأسلاك باستخدام طلاء UV عازل لضمان الثبات والعزل من الرطوبة.
تم تنظيف المنطقة وتجربة الجهاز.
التحقق النتيجة النهائية
الجهاز عاد للعمل بشكل مستقر 100%.
لا انطفاء مفاجئ.
الكاميرات، الصوت، والشحن تعمل بشكل طبيعي.
الحرارة في الوضع الطبيعي.
خاتمة ونصائح فنية
في ختام هذه الحالة العملية، يتضح أن التشخيص الدقيق والفحص التفصيلي للمكونات والمسارات الداخلية في اللوحة الأم هو مفتاح النجاح في إصلاح أعطال الأجهزة المعقدة التي لا تظهر عليها علامات تلف واضحة.
أنصح جميع فنيي الصيانة بالآتي::
لا تعتمد فقط على السوفت وير في التشخيص، بل قم دائماً بفحص المسارات والإلكترونيات بدقة تحت المجهر.
انتبه إلى أعماق طبقات الـ PCB، فقد تخفي أعطالًا حرجة غير مرئية للعين المجردة.
استخدام أدوات فحص متقدمة ومخططات الجهاز يُسرّع عملية التشخيص ويوفر جهد ووقت.
تأكد من عزل التوصيلات اليدوية باستخدام مواد عازلة مثل طلاء UV لتجنب أعطال جديدة مستقبلاً.
حافظ على توثيق عمليات الصيانة لإثراء الخبرة التقنية لديك ومشاركة الحلول مع مجتمع الصيانة.
بهذه الإجراءات، يمكننا تقديم خدمة مميزة تحافظ على جودة الأجهزة وتطيل عمرها.
