بسم الله الرحمن الرحيم
اليوم نقدم لكم حل مشكلة تعريف الذواكر في وضع isp في حال عدم توفر خطوط التغذية vcc&vccq والتعويض من خلال ادخال usb في البورد وقد نواجه هذه المشكلة كثيرا في أجهزة oppo لان اغلب مخططات isp لا تحوي فيها نقاط التغذية vcc&vccq
الحل متوفر على الاصدارين للبوكس وبشكل حصري من خلال تجارب فريق halabtech
EasyJtag v1
1-قصر 4 خطوط CLK على ادابتر isp كما موضح في الصورة
2-وضع CLK rate في واجهة البوكس على القيمة ما بين 14\21MHZ
3-وضع قيمة IO Level في واجهة البوكس على قيمة 1.8v\2.8v

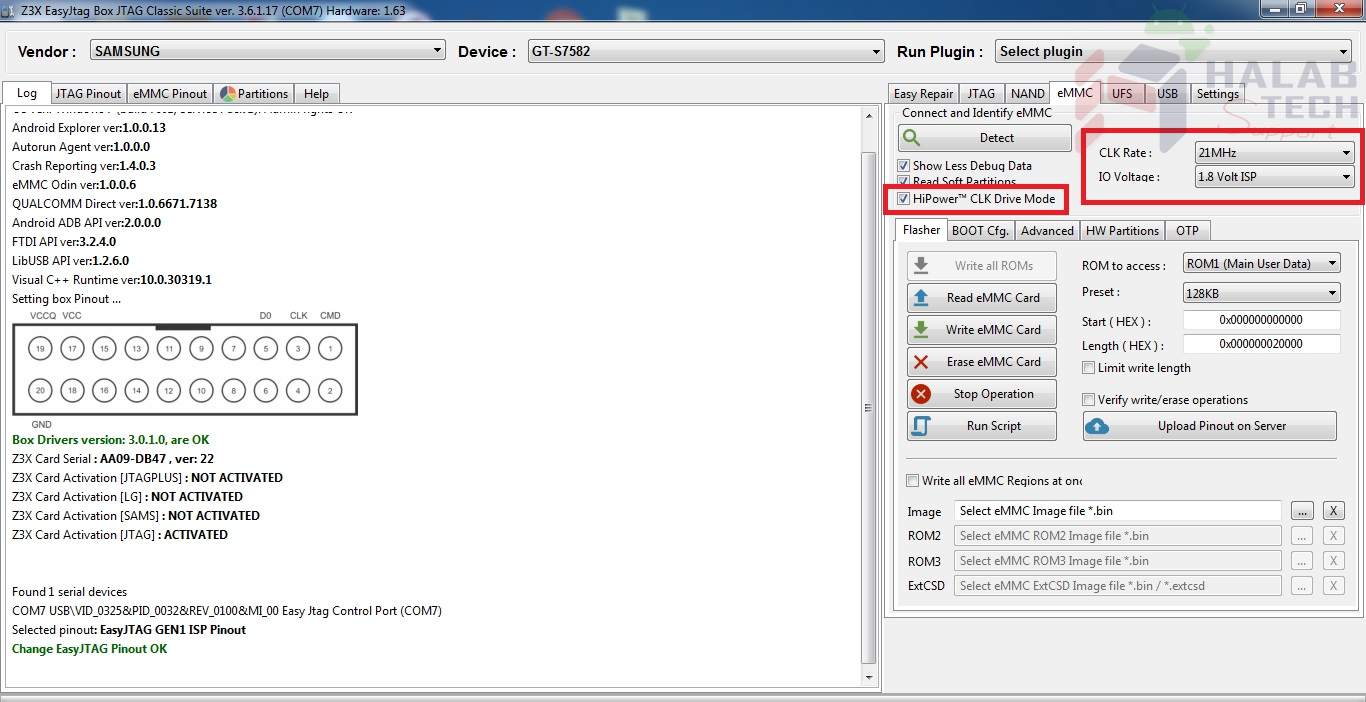

4- النقطة الأهم تفعيل وضع HiPower CLK mode في واجهة البوكس كما موضح في الصور
5-توصيل نقاط CMD CLK DAT0 GND في الادابتر
6-توصيل USB في بورد الجهاز
EasyJtag plus v2
1-وضع CLK rate في واجهة البوكس على القيمة ما بين 18\24MHZ
2-وضع قيمة IO Level في واجهة البوكس على قيمة 1.8v
3- النقطة الأهم تفعيل وضع HiPower CLK mode في واجهة البوكس كما موضح في الصور
4-توصيل نقاط CMD CLK DAT0 GND في الادابتر
5-توصيل USB في بورد الجهاز
